燕尾滑台 DX11-24/46/144
产品名称：手动燕尾滑台
产品规格：DX11系列
产品型号：DX11-24、DX11-46、DX11-144、DX11-24SP、DX11-46SP、DX11-144SP
-
产品详情
一.滑台定义：

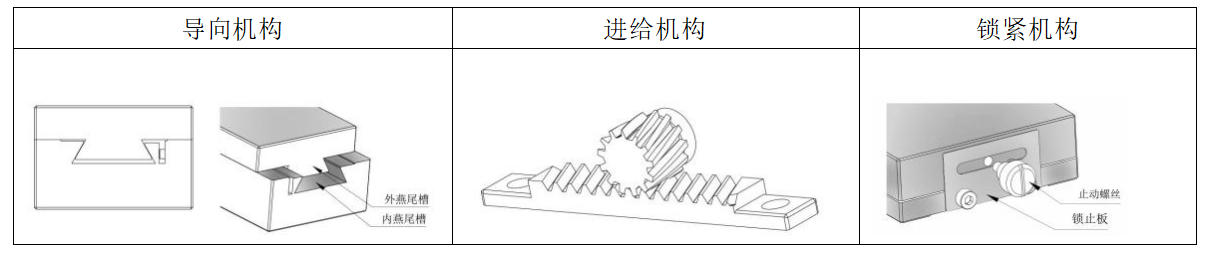

此滑台是通过导向机构、进给机构、锁紧机构三部份组合而成，方便进行精密定位调整，可用于查、 组装、加工或其它的工装夹具等。
此产品的导向机构为燕尾槽滑动导向，进给机构为齿轮齿条啮合转运，锁紧机构为止动螺丝和锁止 板侧面固定。
二.滑台安装方法：

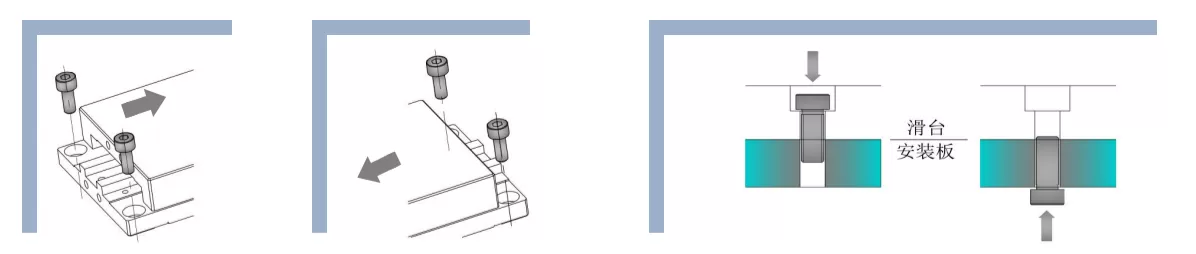

将滑台安装到使用台面上时，采取向右或向左移动滑台面，用固定螺丝锁紧的方法，请参见下图：

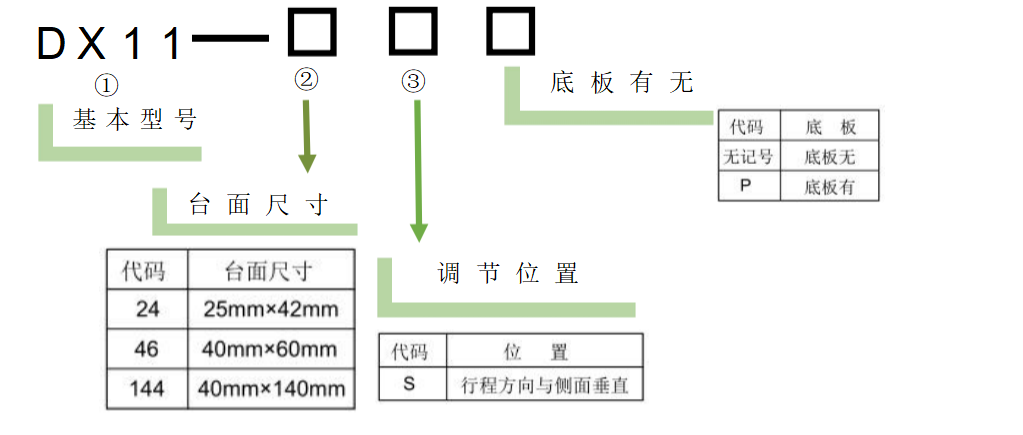

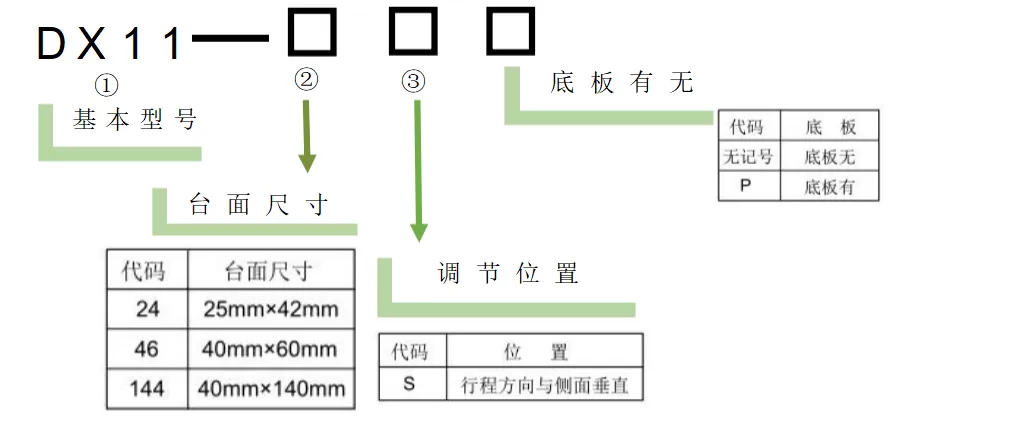

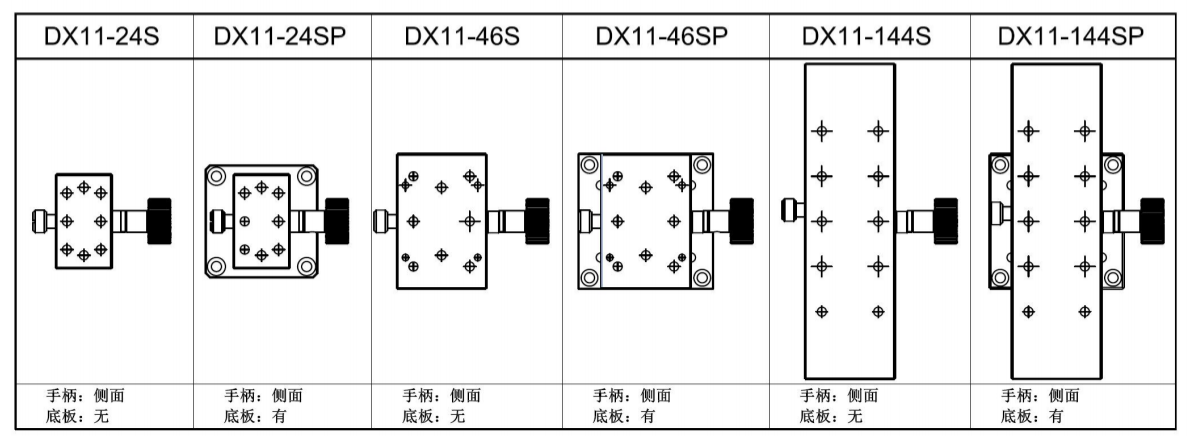

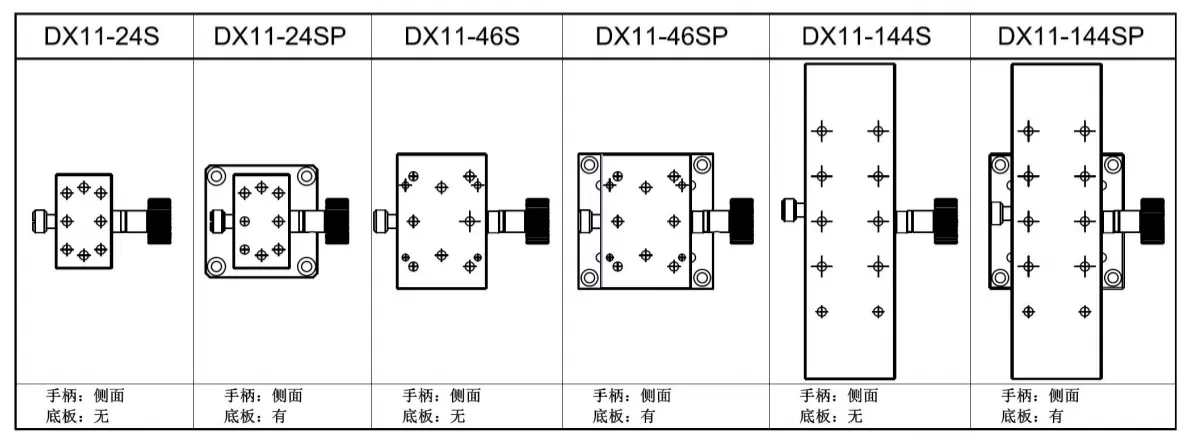

三.型号表示方法：
四.基本参数：
DX11 系列 | ||||||
型号 | DX11-24S | DX11-24SP | DX11-46S | DX11-46SP | DX11-144S | DX11-144SP |
台面尺寸 | 25×42 mm | 40×60 mm | 40× 140 mm | |||
轴的类型 | X 轴或 Y 轴 | X 轴或 Y 轴 | X 轴或 Y 轴 | |||
导向方式 | 燕尾槽滑动导向 | 燕尾槽滑动导向 | 燕尾槽滑动导向 | |||
驱动方式 | 齿轮齿条啮合转运 | 齿轮齿条啮合转运 | 齿轮齿条啮合转运 | |||
进给位置 | 侧面 | 侧面 | 侧面 | |||
进给一圈行程 | 0.5mm | 0.5mm | 0.5mm | |||
行程 | ±12 mm | ±21mm | ±60 mm | |||
分辨率 | 0.01 mm | 0.01 mm | 0.01 mm | |||
负载 | 3.0kg | 4.0 kg | 4.0 kg | |||
滑台自重 | 0.1 kg | 0.15kg | 0.2 kg | 0.25 kg | 0.4 kg | 0.5 kg |
材质-表面处理 | 铝-黑色氧化处理 | 铝-黑色氧化处理 | 铝-黑色氧化处理 | |||
推荐使用环境 | 10-50 度，20-70%RH(无结露) | |||||

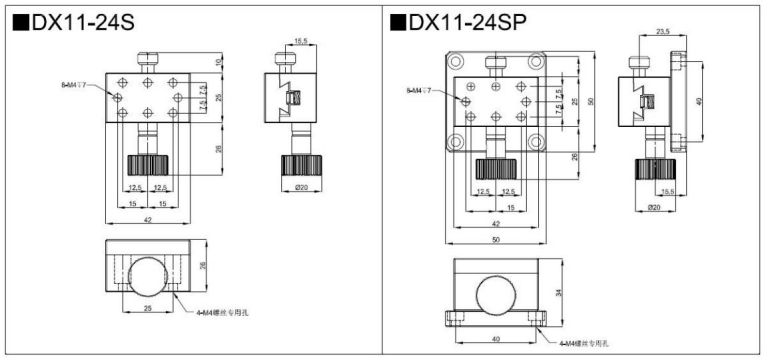

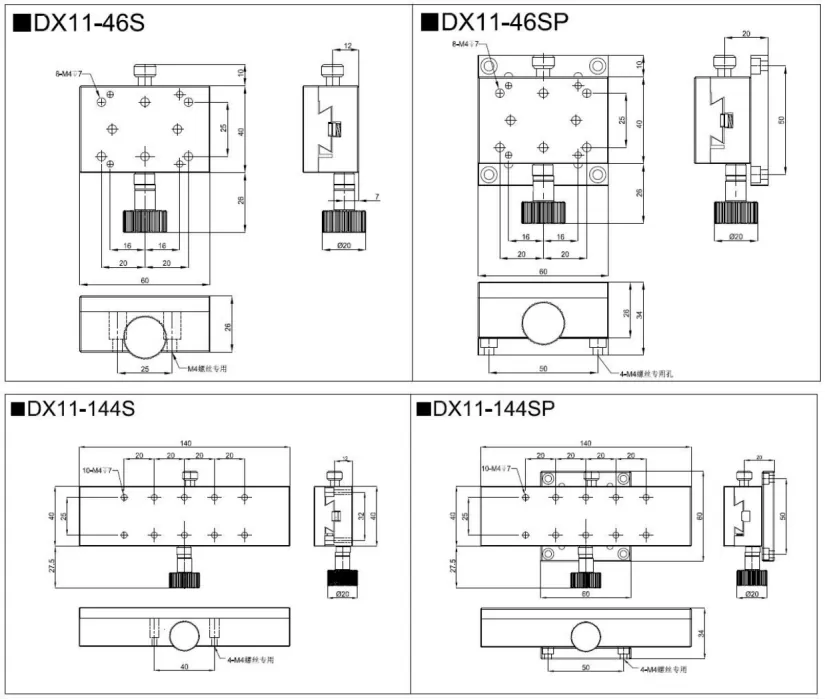

五.外形尺寸图：
