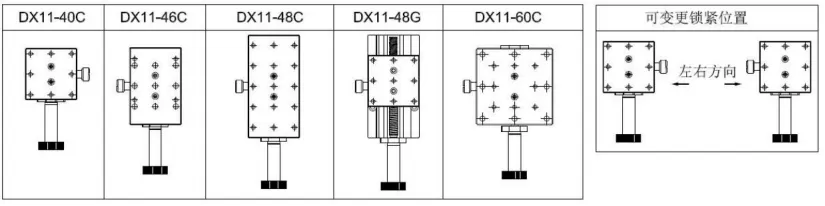

燕尾滑台 DX11-40C/46C/48C/48G/60C
产品名称：手动燕尾螺纹丝杆滑台
产品规格：DX11系列
产品型号：DX11-40C、DX11-46C、DX11-48C、DX11-48G、DX11-60C
-
产品详情
一.滑台定义：
此滑台是通过导向机构、进给机构、锁紧机构三部份组合而成，方便进行精密定位调整，可用于查、 组装、加工或其它的工装夹具等。
此产品的导向机构为燕尾槽滑动导向，进给机构为齿轮齿条啮合转运，锁紧机构为止动螺丝和锁止 板侧面固定。
二. 滑台安装方法：

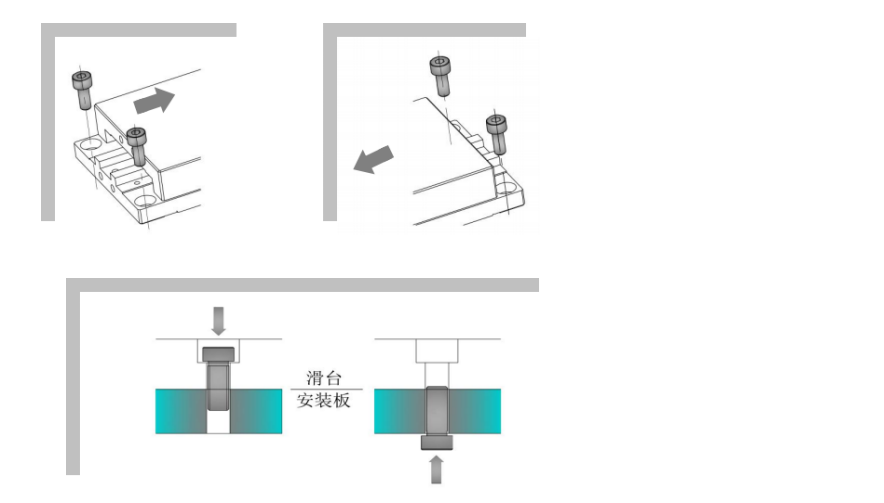

将滑台安装到使用台面上时，采取向右或向左移动滑台面，用固定螺丝锁紧的方法，请参见下图：

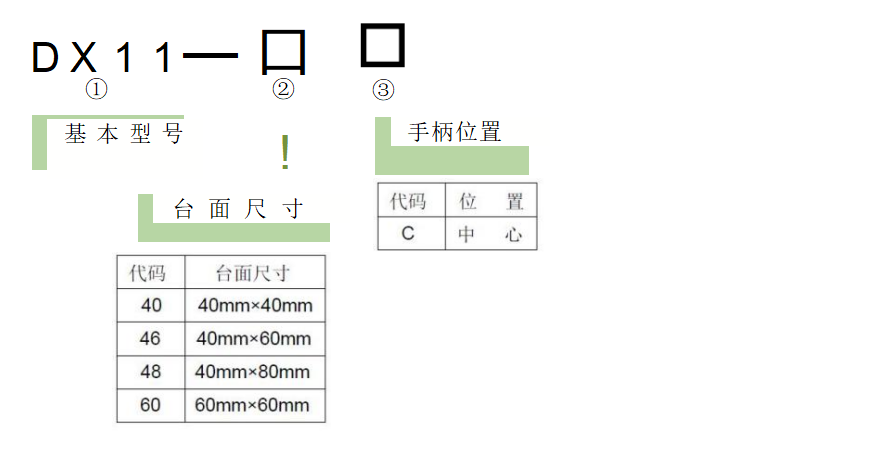

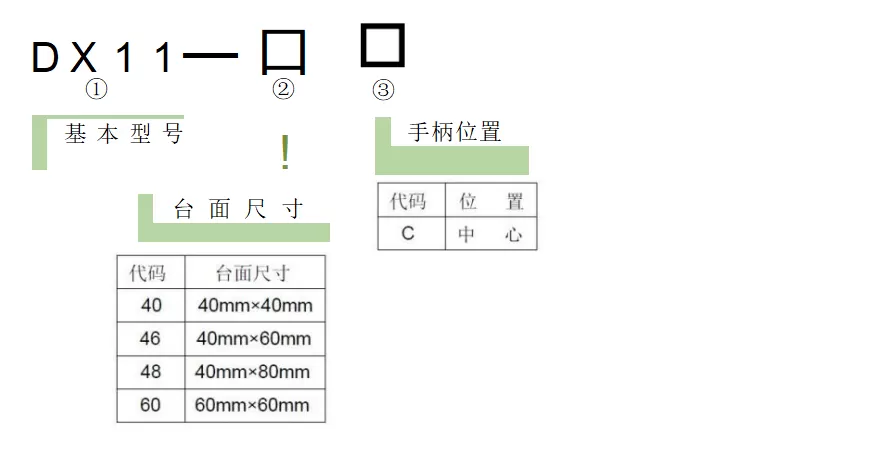

三. 型号表示方法：
四.基本参数：
DX11 系列 | |||||||||
型号 | DX11-40C | DX11-46C | DX11-48C | DX11-48G | DX11-60C | ||||
台面尺寸 | 40×40 mm | 40×60 mm | 40×80 mm | 40×80 mm | 60×60 mm | ||||
轴的类型 | X 轴或 Y 轴 | ||||||||
导向方式 | 燕尾槽滑动导向 | ||||||||
驱动方式 | 螺纹丝杆传动 | ||||||||
进给位置 | 中心 | ||||||||
进给一圈行程 | 0.5mm | 0.5mm | 0.5mm | 0.5mm | 0.5mm | ||||
行程 | ± 10 mm | ±21 mm | ±30mm | ±30mm | ±20 mm | ||||
分辨率 | 0.01 mm | 0.01 mm | 0.01 mm | 0.01 mm | 0.01 mm | ||||
负载 | 3.0kg | 4.0kg | 4.0 kg | 4.0 kg | 5.0 kg | ||||
滑台自重 | 0. 15kg | 0.2kg | 0.25kg | 0.22kg | 0.4kg | ||||
材质-表面处理 | 铝-黑色氧化处理 | ||||||||
推荐使用环境 | 10-50 度，20-70%RH(无结露) | ||||||||

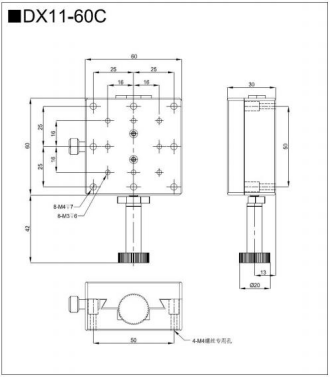

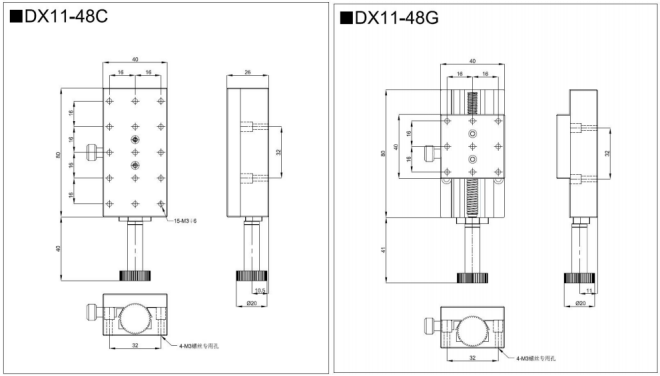

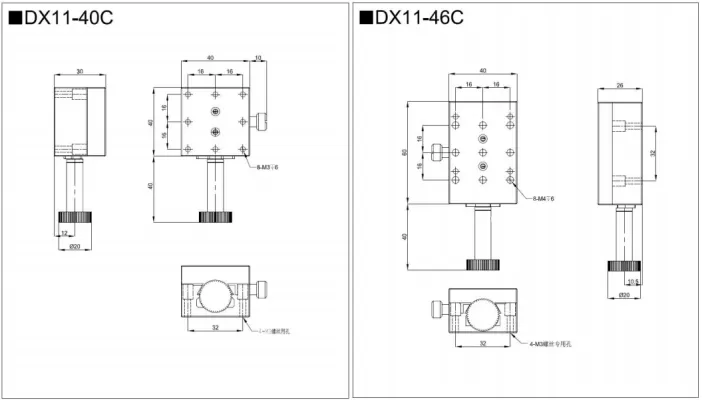

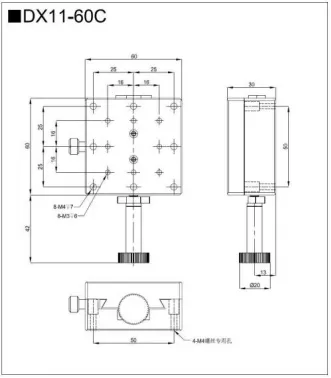

五.外形尺寸图：
