六维调整架 六轴微调架 BY-2600B-L/R
六维调整架是在手动调整架(XYZ)、角度调整架(θxθy)上增加了测角仪调整架(θz)。适用于需调整光纤阵列和光波导等光轴相应旋转方向的多芯器件调芯用途的调节架。还备有内角度型，适用于光分路器耦合的夹具组件以及调整间距的CSM设备 。
编号：BY2600B-L、BY2600B-R
-
产品详情
一. 滑台定义：
采用双微分头设计，操作方便，精度高。六维调整架是在手动调整架(XYZ) 、角度调整架(θxθy)上增加了测角仪调整架( θz) 。最适用于需调整光纤阵列和光波导等光轴相应旋转方向的多芯器件调芯用途的调节架。
二. 型号表示方法：
三.参数：
型 号 | BY2600B-L | BY2600B-R |
六轴型号 | BY2200B-L/BY2200B-R | |
旋转型号 | FR11-40L/FR11-40R | |
工作台面 (mm) | Φ38 | |
分辨率 | XYZ 轴 粗调 ：10μm/刻度 微调 ：0.5 μm/刻度 θX 轴 ：29.3＂/刻度 θY 轴 ：27.8＂/刻度 θZ 轴 ：33＂/刻度 | |
行 程(mm) | XYZ 轴：粗调±6.5mm XYZ 轴：微调±0.3mm θX 轴： ±2.5° θY 轴： ±2.5° θZ 轴： ±4° θZ 轴：粗调 ：360° 微调： ±5° | |
承 重 | 1kgf (9.8N) | |
材质-表面处理 | 铝-黑色阳极氧化处理 | |

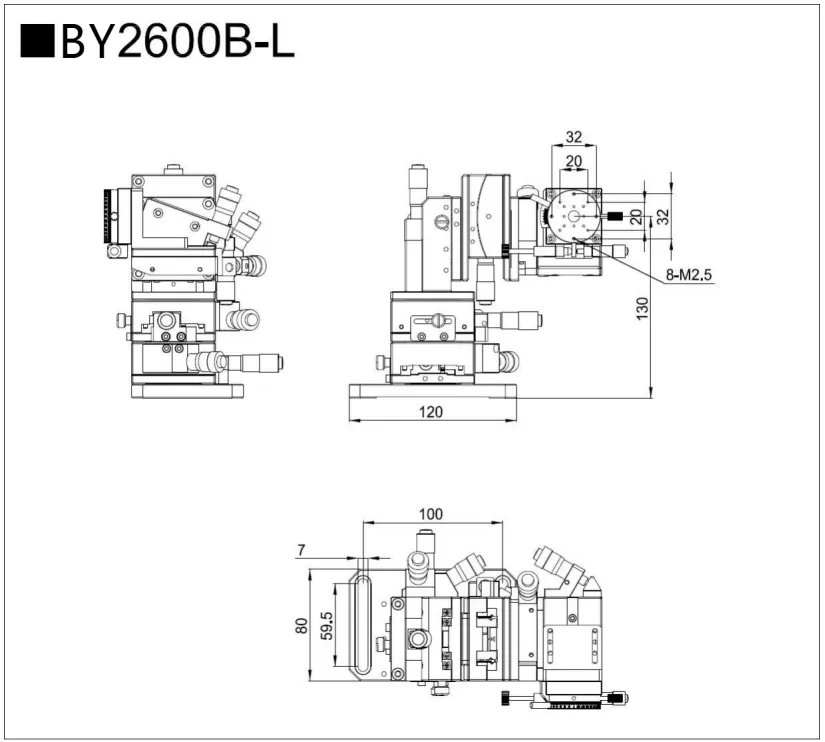

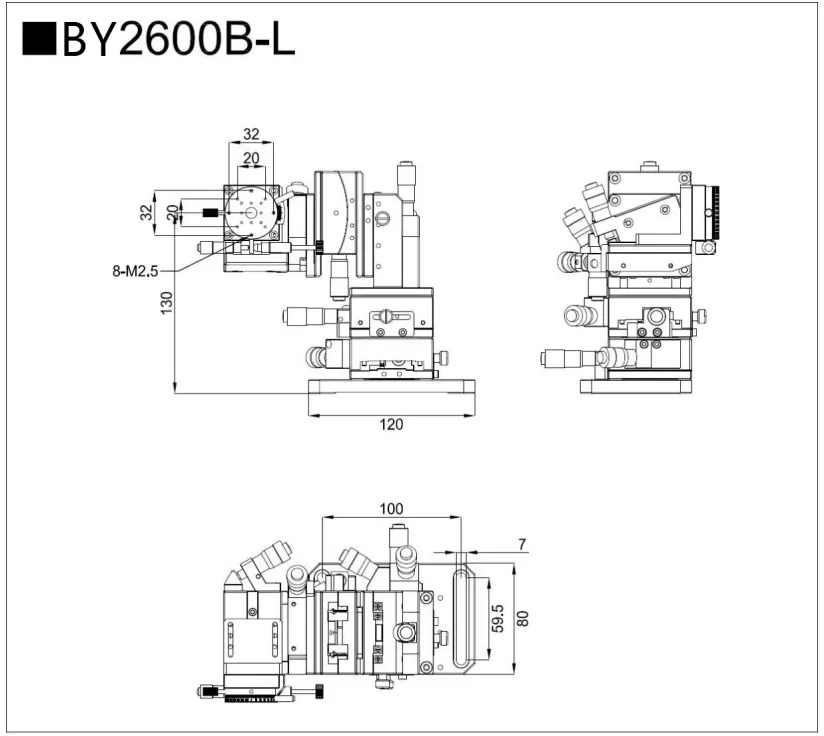

四.外形尺寸图：

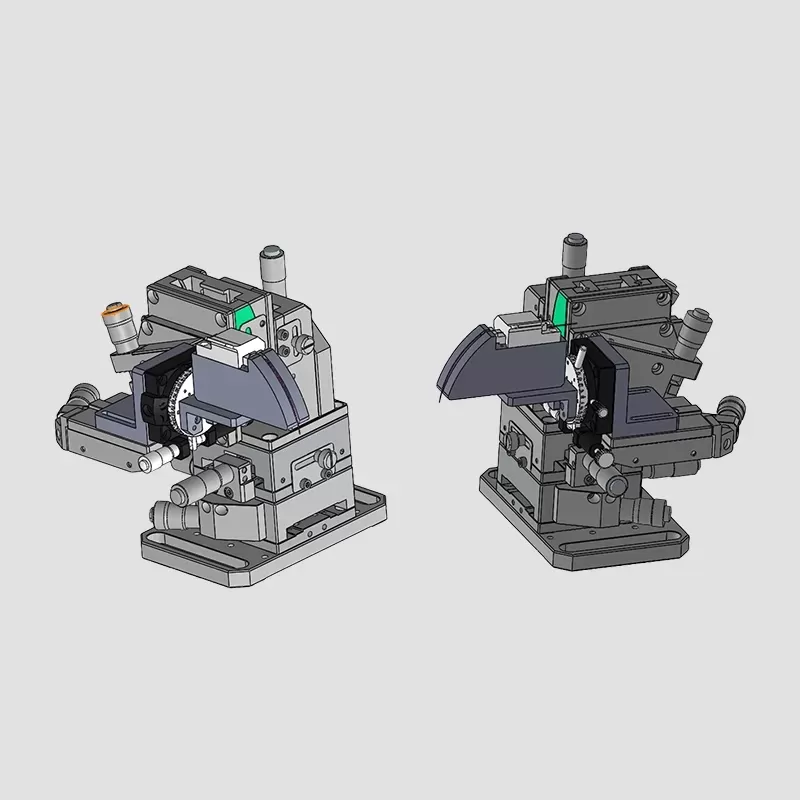

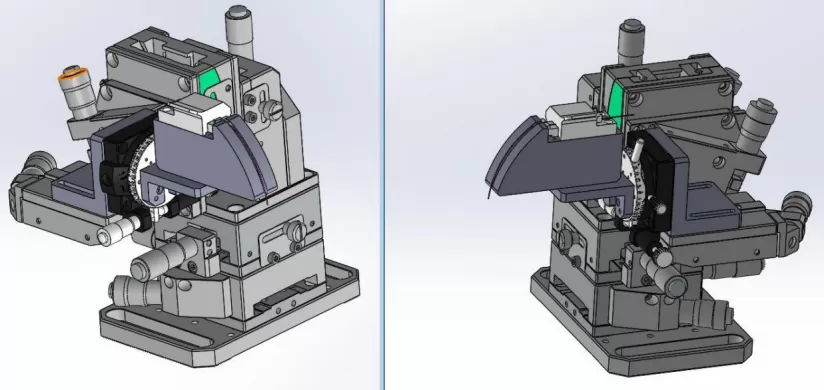

五. 安装夹具应用图片：
