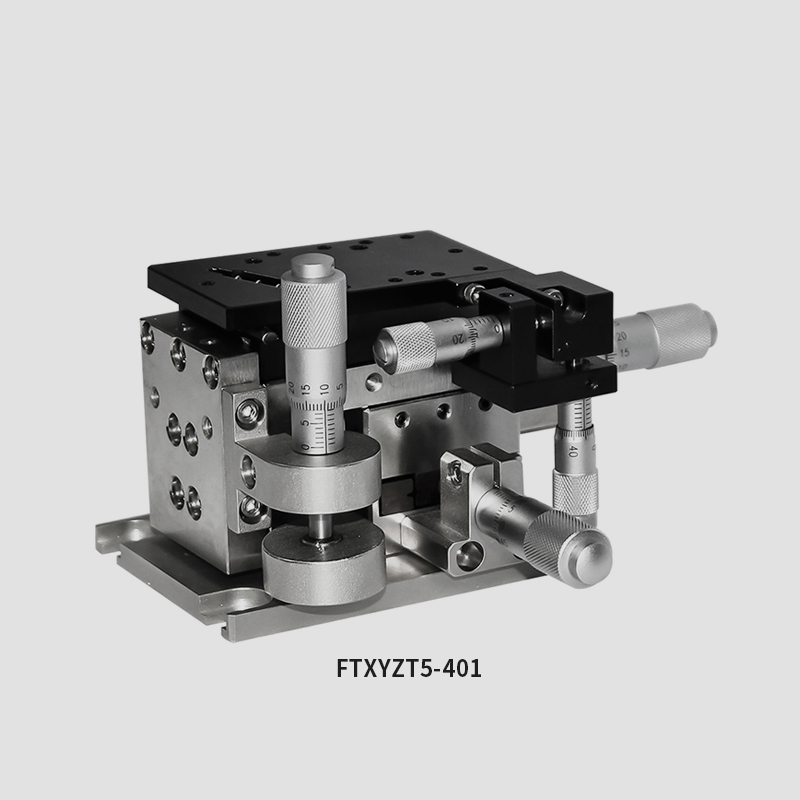

五维调整架 五维位移滑台 BYXYZT5401L/R
产品规格：五维位移滑台
产品型号：BYXYZT5-401L、BYXYZT5-401R
此调整架为奔阅科技的标准规格，订购量1-100台之间，可在当日发货。订购量大于100台，请联系我们确认货期。
-
产品详情
一. 滑台定义：
此产品属于高精密型手动位移台，结构紧凑，左右成对设计。配有燕尾槽，可固定光学器件安装底座，提供 X 、Y 轴平行移动调整和 Z 轴竖直方向移动以及绕 Y 、Z 轴的倾斜调整。

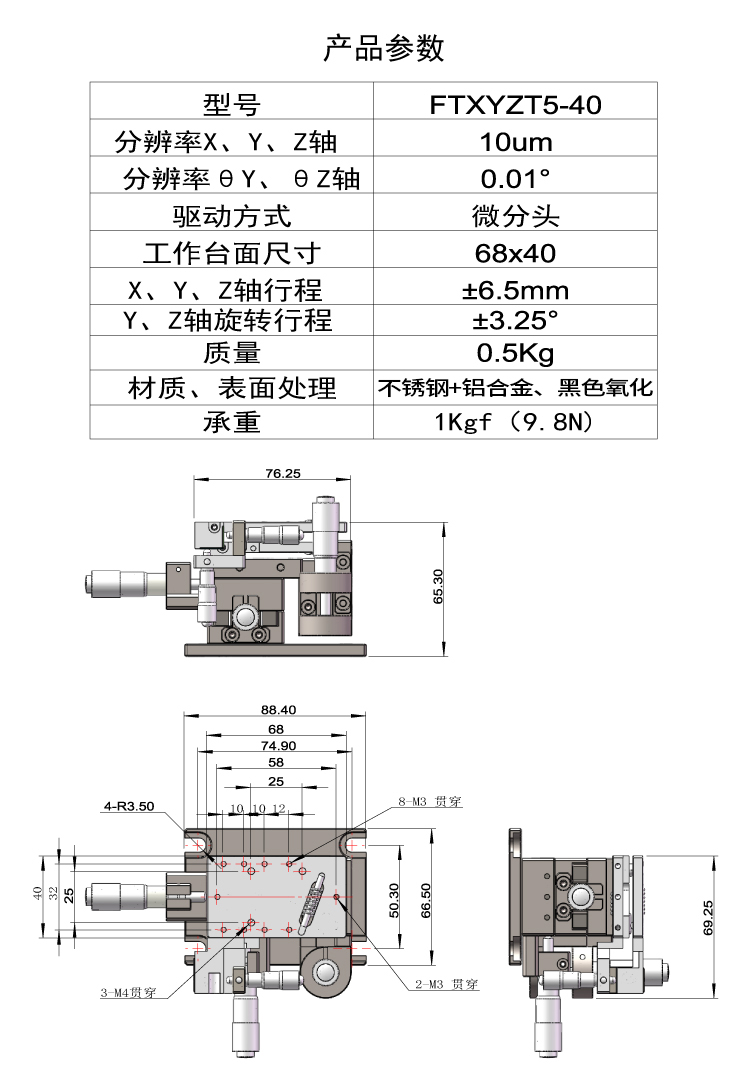

二. 基本参数：
型号 | BYXYZT5-401L | BYXYZT5-401R |
X 轴 | 12mm | |
Y 轴 | 12mm | |
Z 轴 | 6mm | |
绕Y轴倾斜调整量 | ±5 ° | |
绕Z轴倾斜调整量 | ±5 ° | |
驱动方式 | 微分头 | |
导轨 | 十字交叉滚柱导轨 | |
承重 | 2.4kg | |
材质-表面处理 | 不锈钢-镀镍 黄铜-镀镍处理/铝合金-阳极氧化 | |

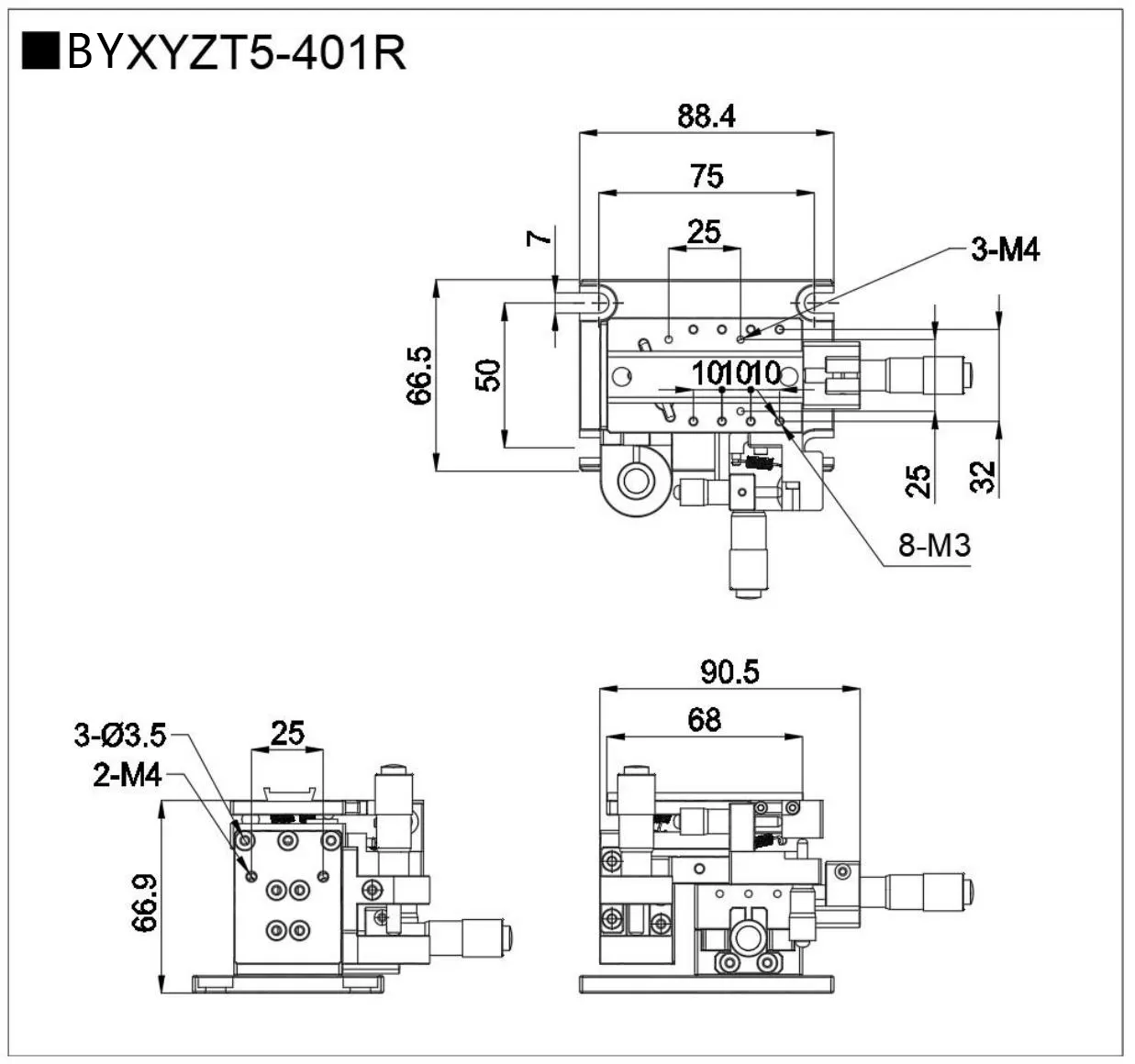

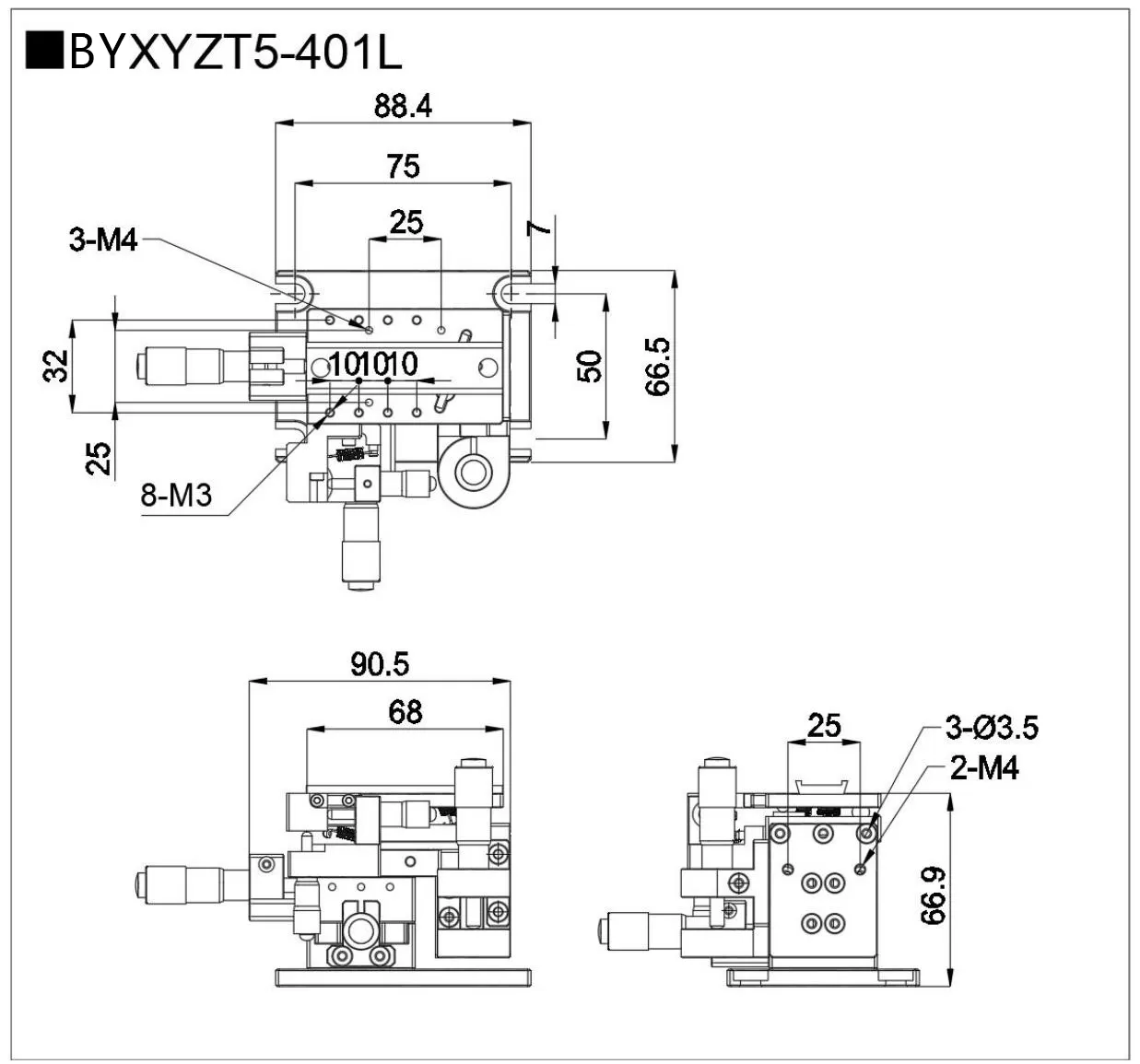

三.尺寸图：
