产品详情
一、滑台定义
此滑台采用双微分头设计实现0.5μm的移动精度。

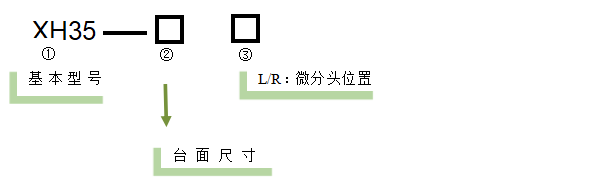

二、型号表示方法
三、基本参数
型号 | XH35-60L | XH35-60R |
XY轴型号 | X10-60L | X10-60R |
Z轴型号 | X30-60L | X30-60R |
台面尺寸 | 60x60mm | |
精度 | 粗调XYZ轴：10μm 精调XYZ轴：0.5μm | |
行程 | 粗调XYZ轴：±6.5mm 精调XYZ轴：±0.3mm | |
承重 | 2kgf（19.6N） | |
自重 | 0.9kg | |
材质-表面处理 | 铝-黑色氧化处理 | |

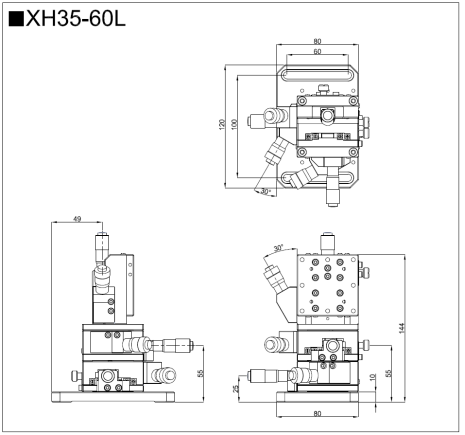

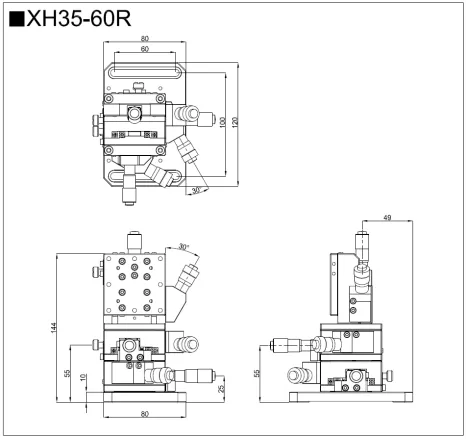

四、外形尺寸图
