BY2300B六维调整架是一款专业级高精度手动调节平台，专为光纤阵列、光波导、多芯器件等精密光学耦合与对准应用而设计。采用独特的双微分头结构与六维独立调节机制，可在X、Y、Z三轴平移以及θx、θy倾斜、θz弧摆方向上实现微米级与角秒级的高精度调整，是光学实验室、光通信器件封装、光电集成测试等领域的理想调节工具。

产品特点

1.六维全自由度调节：集成X、Y、Z三轴平移、双轴倾斜与单轴弧摆调节，满足复杂光学对准需求。

2.双微分头设计：粗调与微调结合，操作灵活，调节精度高，手感平稳。

3.高分辨率与宽行程：

    a.平移分辨率：粗调 10μm/刻度，微调 0.5μm/刻度

    b.倾斜分辨率：29.3″/刻度

    c.弧摆分辨率：33″/刻度

    d.平移行程：±6.5mm（粗调），±0.3mm（微调）

    e.角度行程：倾斜±3°，弧摆±7°

4.强承载与稳定性：最大承重4kgf（39.2N），台面尺寸60×60mm，结构稳固，适用于多种光学元件固定。

5.优质材质：主体采用铝合金制造，表面经色阳极氧化处理，耐磨防腐蚀。

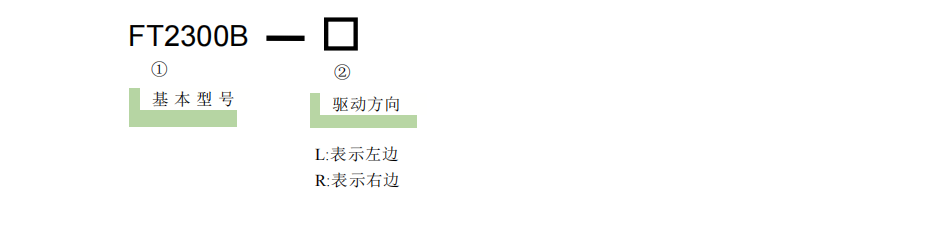

型号说明

BY2300B-L：驱动方向为左侧

BY2300B-R：驱动方向为右侧

技术参数：

应用场景：

1. 光纤阵列与光波导的耦合对准

2. 多芯光器件调芯与测试

3. 光分路器、耦合器夹具调节

4. CSM设备间距调整

5. 激光光学系统校准

6. 精密光学实验与教学平台

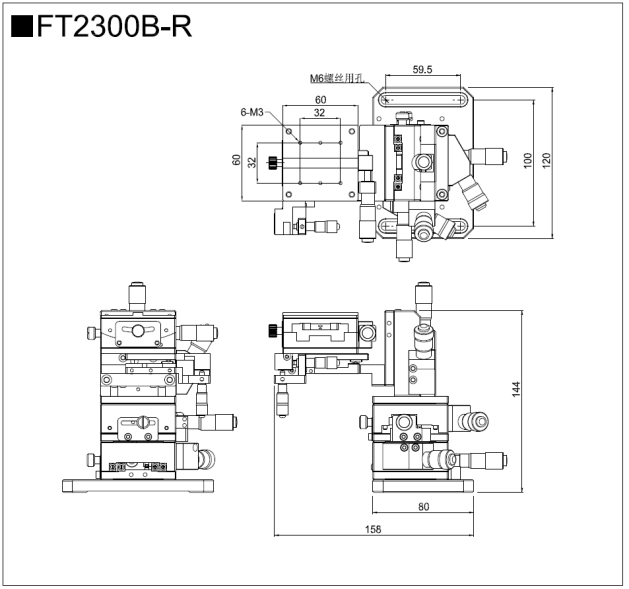

外形尺寸图：

订购与咨询：

标准交货：订购1–20台，可当日发货。

批量订购：超过20台请联系确认交期。

联系邮箱：benyue@benyuekeji.com

服务热线：400 150 5660

本产品由奔阅科技设计制造，适用于各类高精度光学调节场景，提供稳定、可靠的手动调节解决方案。
