一、电动直线轴滑台定义：

1）标配5相步进电机和H12航空插头连接器，方便连接控制器。

2）旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长。

3）采用精密研磨级滚珠丝杆结构，运动流畅，可任意正反向旋转且空回极小。

4）设计精巧的消空回结构，可调整长期使用造成的空回间隙。

5）特殊的结构设计保证了角位台台面极低的偏摆和倾斜，使运动更加平稳。

6）台面外围的刻度圈是激光刻划标尺，标尺可相对台面传动，方便初始定位和读数。

7）步进电机和滚珠丝杆通过高品质钢性联轴器，传动同步，消偏性能好，大大降低了偏心扰动且噪音小。

8）电动角位台可平放使用也可立式使用，可与其它种类台子组成多维电动调整台。

9）电动角位台成对设计，可叠加，可单独使用，两种旋转半径精心设计，叠加后可绕一共点两维正交旋转。

10）具有限位功能，初始零位功能，可换装伺服电机，加装旋转编码器，接受产品的改制和量身定制。

二、安装方法：

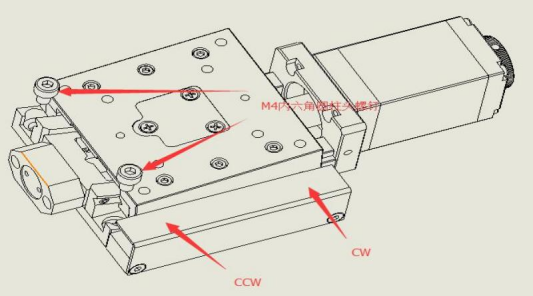

将顶板驱动至CW或CCW侧，则可窥见2个螺栓孔（共4个）。用4个M4圆头内六角螺丝将滑台固定在安装物上。

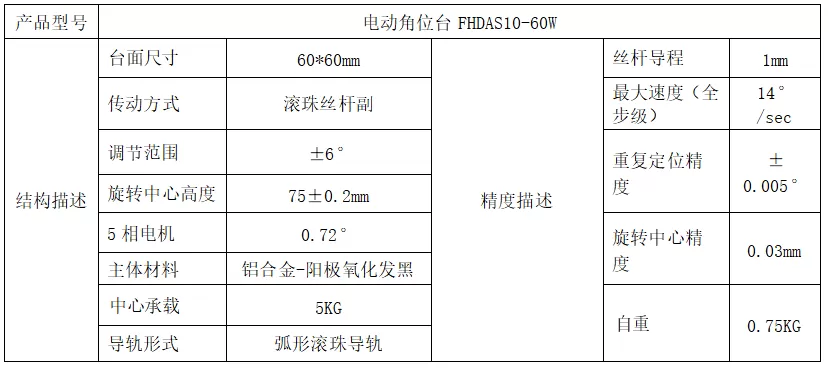

三、基本参数：

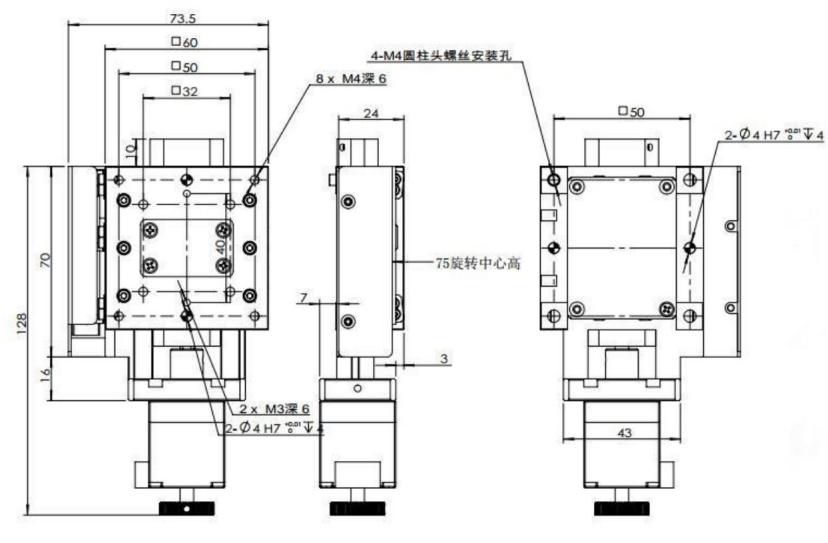

四、外形尺寸图：

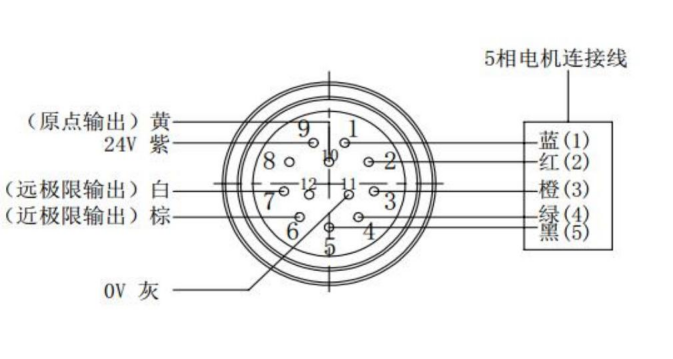

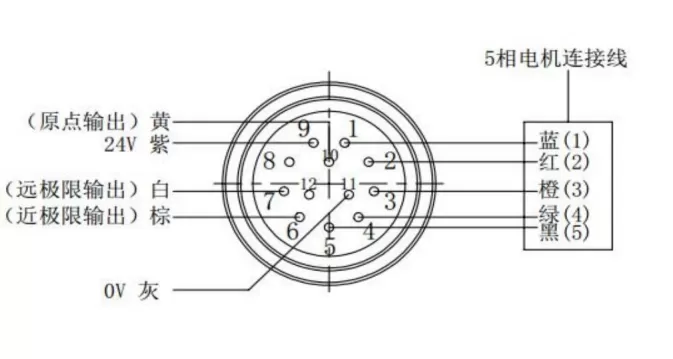

五、接线图：

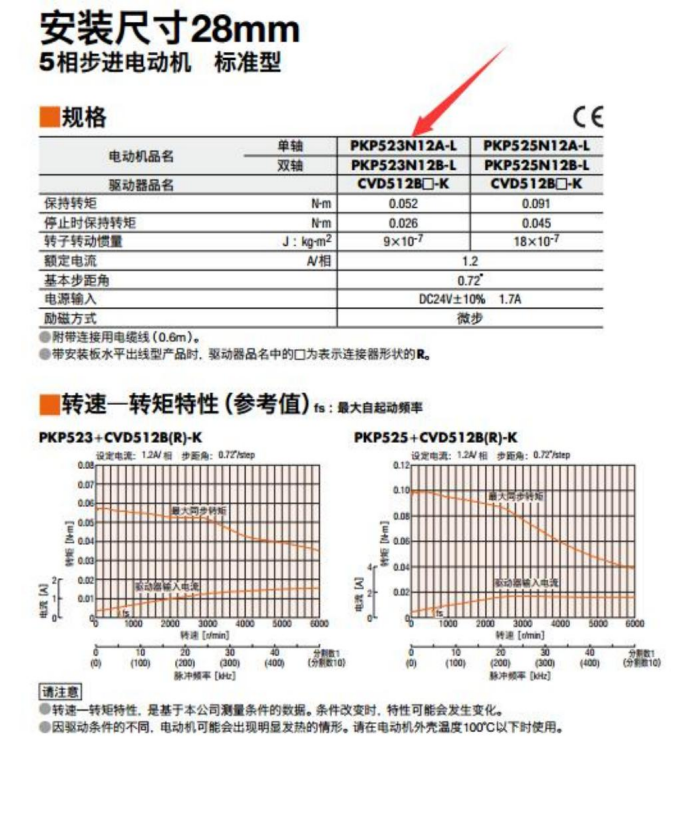

六、滑台所配电机参数：

七．滑台所配步进电机驱动器情况

1.本滑台默认不配伺服电机和驱动器，由客户另行购买。

2.本滑台推荐搭配鸣志步进电机驱动器SR2（具体使用方法请参阅《SR2-用户手册》）。

八．关于滑台的日常保养及维护

为使得本平台获得长久的寿命及稳定的精度，需对本平台的传动机构，滑动机构，滚动机构等进行保养。

弧形导轨和滚柱丝杆的保养：定期对弧形导轨滚柱丝杆施加适量润滑脂，润滑脂均匀布涂覆在弧形导轨滚珠。丝杆沟槽内即可，不可溢出，润滑脂类型为导轨丝杆用锂基润滑脂，品牌不限，4个月保养一次。
