产品详情
一、滑台定义
精密度高、操作方便、坚固耐用、支持定制

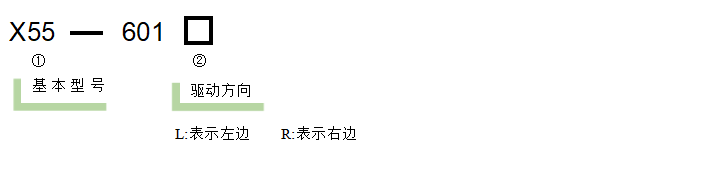

二、型号表示方法
三、参数
型 号 | X55-601L | X55-601R |
X、Z轴型号 | X24-60L、X24-60R | |
Y轴型号 | FZ14-60 | |
θX或θZ轴型号 | FG60-50L、FG60-50R | |
θY轴型号 | FR11-60L、FR11-60R | |
工作台面(mm) | φ60 mm | |
分辨率 | 10μm/刻度 | |
X、Z轴行程 | ±6.5 mm | |
Y轴行程 | 0～10 mm | |
θX或θZ轴行程 | ±7° | |
θX或θZ轴分辨率 | ≒33″/刻度 | |
θY轴行程 | ≒55″/圈 | |
θY轴行程 | 粗调360度、微调±5° | |
负载 | 3kgf（49N） | |
自重 | 1.88kg | |
材质-表面处理 | 铝-黑色阳极氧化处理 | |

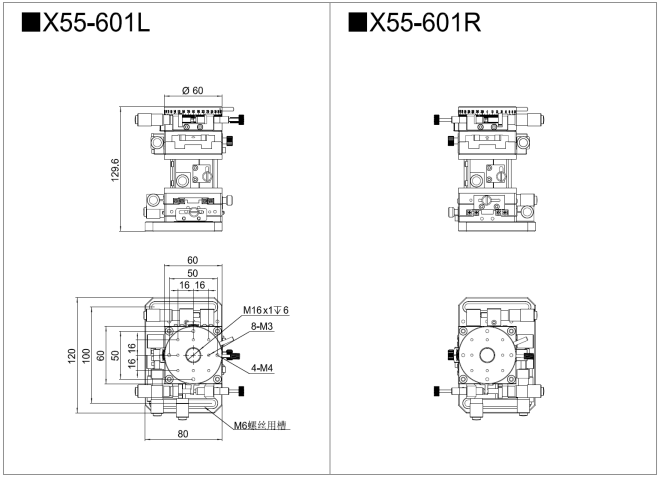

四、外形尺寸
