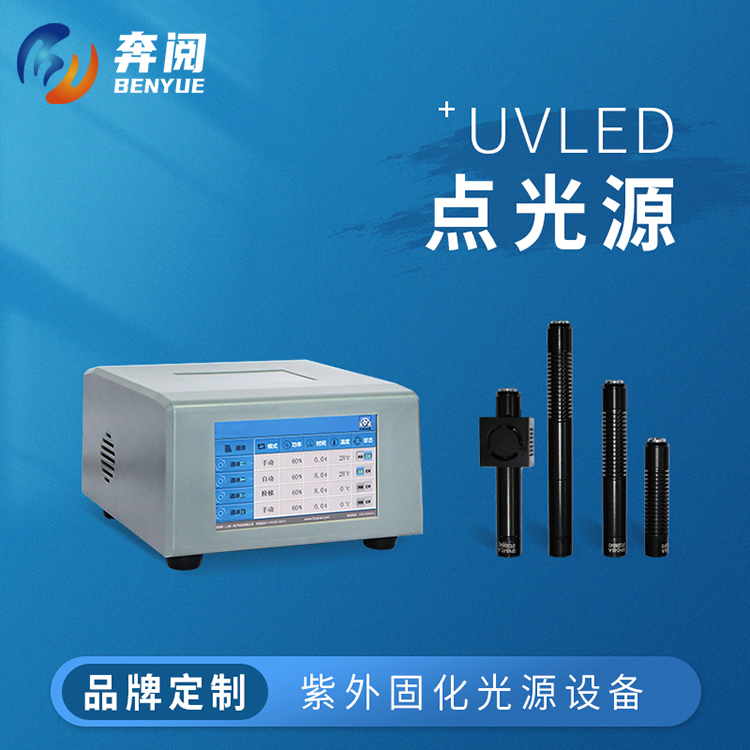

四通道UVLED点光源
产品型号：BYSP-81T
波长范围：365nm 385nm 395nm 405nm（可定制其他波段）
选型指导：控制器+照射头（1-8照射头线长可选）+透镜（Ø1.5mm-Ø20mm）+自然冷却或风冷
-
产品详情
产品概述
奔阅科技UVLED点光源是一款集成了高能量UVLED芯片的精密固化设备，专为微小区域固化设计。设备采用聚焦光学系统，通过精确控制光斑直径和辐射强度，实现微米级固化精度。广泛应用于光学元件粘接、电子元器件封装、医疗微结构固化等精密作业，具有即点即固、无热辐射等特点，为用户提供精准、高效的点状固化解决方案。
技术优势
微光斑高能量输出：专为照射面0.5-5mm范围内的精密元件设计，适用于点胶固化等精细工艺。
进口芯片输出稳定：能量高、光照稳定，适合长时间连续作业。
高聚光透镜设计：光学聚光设计，光斑均匀度更高，减少光散射。
无需预热瞬时点亮：即开即用，提升产线节拍，降低工艺停滞时间。
支持能量实时监测：精准控制固化参数，确保固化一致性。
多种控制方式：支持屏幕触控、脚踏开关、RS232/485通讯。
可搭配多轴调节架：适配各类工装夹具，满足个性化安装需求。
型号选择
四通道点光源 BYSP-81T
八通道点光源 BYSP-81T-8
典型应用场景
光学镜头点胶定位：精准固定镜头与光学元件
AR/VR光学模组阵列固化：提高光学系统的粘接精度与稳定性
光模块固定：光纤阵列（FA）与硅光芯片的耦合固定
摄像头模组防尘点胶固化：高精度定位与无误差点胶
微型电机、元件微点胶：在微小空间内进行精准固化
医疗导管、微结构UV固化：高精度光束定向，满足微细结构的固化需求
透镜选型
透镜（mm） | LE1.5 | LE3.0 | LE4.0 | LE5.0 | LE6.0 | LE7.0 | LE8.0 | LE10 | LE12 | LE16 | LE20 |
最佳照射距离(mm) | 7 | 9 | 14 | 16 | 17 | 21 | 27 | 25 | 27 | 38 | 40 |
最大照度 （mW/cm ²） | 10000 | 8000 | 5200 | 4500 | 4200 | 2800 | 2200 | 1900 | 1300 | 800 | 600 |
照射头选型

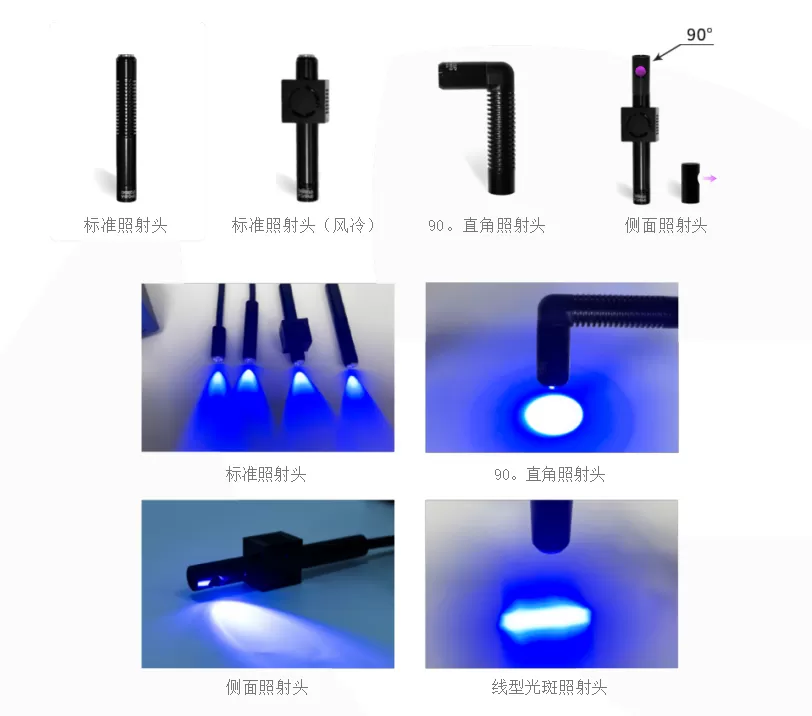

提供多种照射头选项，适应不同工艺场景：标准照射头、标准照射头（风冷）、90°直角照射头、侧面照射头、线型光斑照射头，如下图：

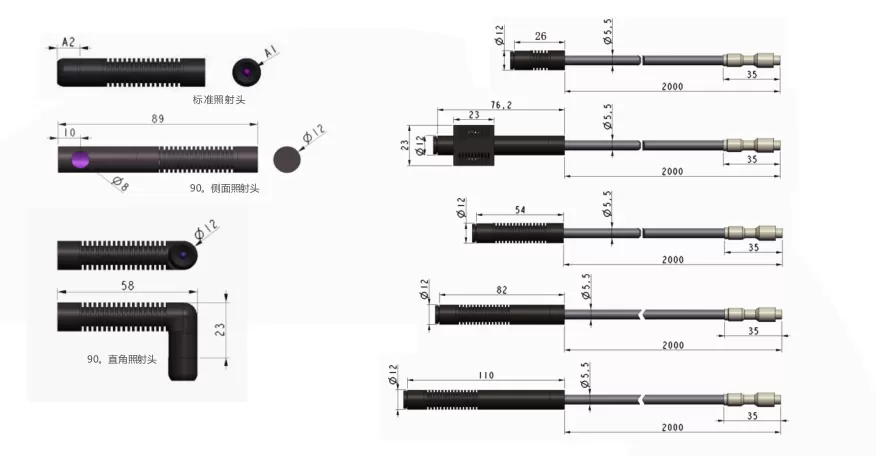

UVLED点光源照射头外形尺寸
A1（圆型透镜）/mm | Ø1.5 | Ø2 | Ø3 | Ø4 | Ø5 | Ø6 | Ø7 | Ø8 | Ø10 | Ø12 | Ø15 | Ø16 | Ø20 |
A2（头部尺寸）/mm | 12.8 | 12.8 | 13.0 | 12.9 | 9.6 | 8.6 | 9.6 | 8.6 | 10.2 | 9.6 | 9.6 | 9.6 | 8.6 |
A1（线型透镜）/mm | LEN3x12 | LEN4x18 | LEN5x20 |
A2（头部尺寸）/mm | 10.2 | 12.8 | 12.8 |
UVLED点光源照射头外形尺寸
UVLED点光源控制器外形尺寸
联系我们
如需产品选型、技术咨询或定制方案，欢迎随时与我们联系：
电话：13564913753
邮箱：benyuekeji@benyuekeji.com
地址：上海市青浦区华新镇纪鹤公路1301号3幢1层
