四维调整架 X41-40/60/80

产品规格：四维调整架系列
产品型号：X41-40 / X41-60 / X41-80

产品详情

四维调整架 X41-40/60/80(图1)
四维调整架是在手动调整架(XYZ)、角度调整架(θxθy)上增加了测角仪调整架(θz)。适用于需调整光纤阵列和光波导等光轴相应旋转方向的多芯器件调芯用途的调节架。还备有内角度型，适用于光分路器耦合的夹具组件以及调整间距的CSM设备。
四维调整架 X41-40/60/80(图2)

四维调整架 X41-40/60/80(图3)

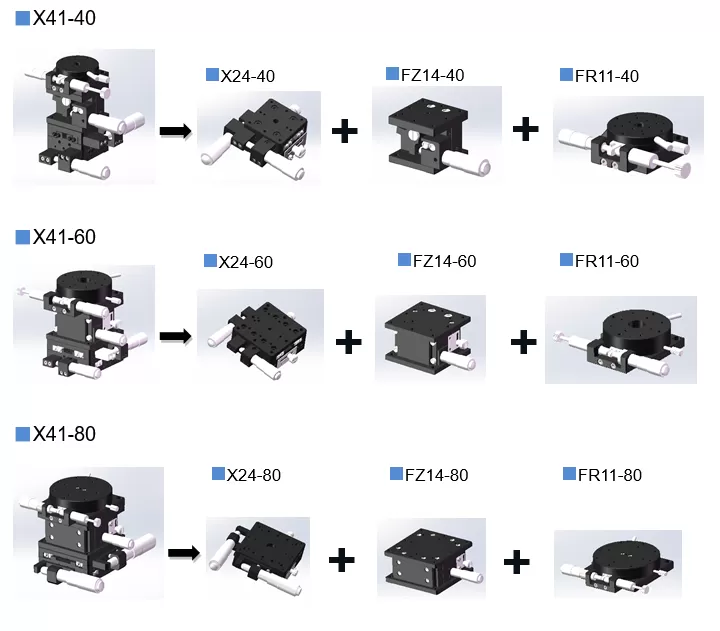

四维调整架 X41-40/60/80(图4)

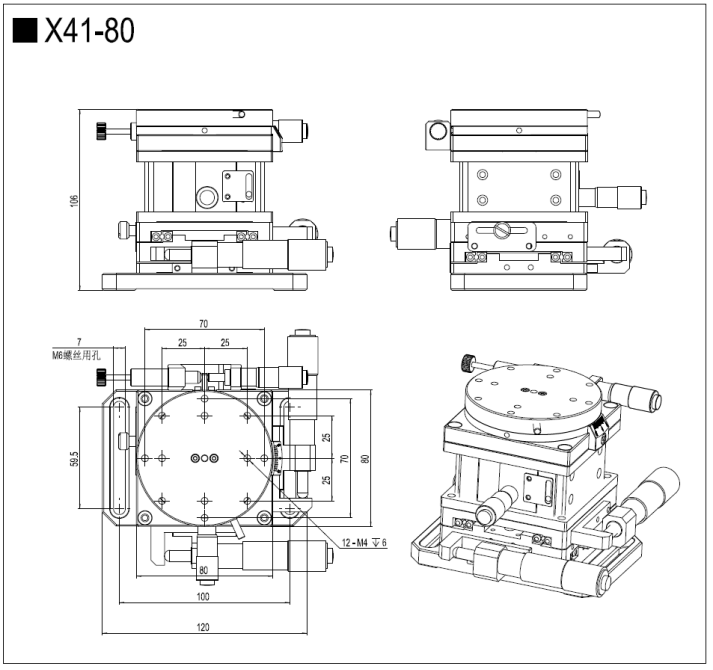

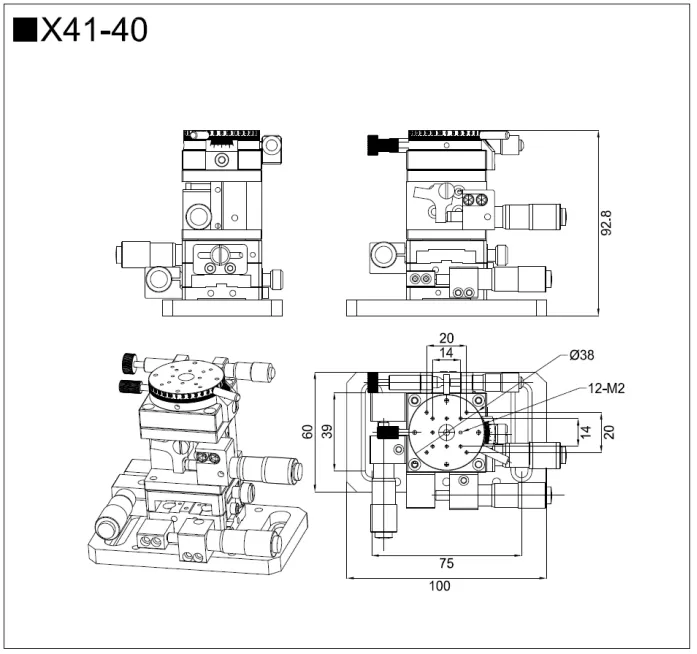

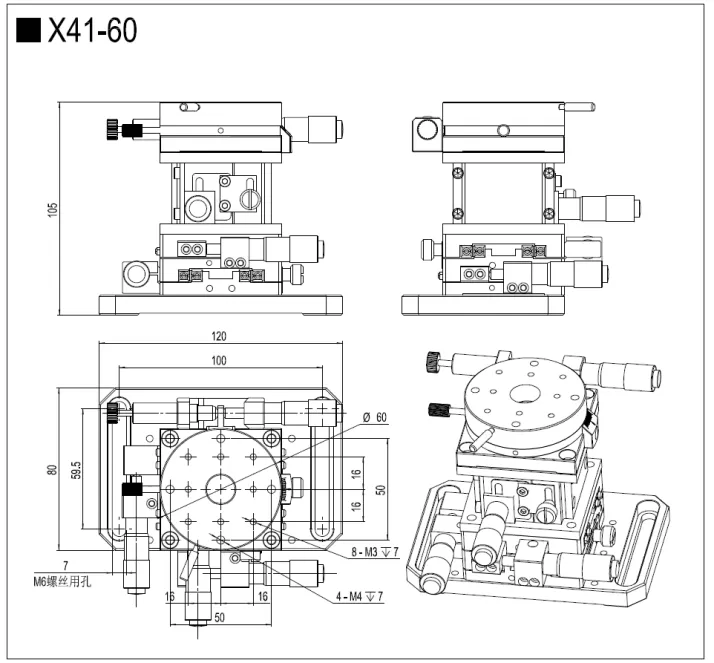

一、参数

型号	X41-40	X41-60	X41-80
	微分头：可左右调换	微分头：可左右调换	微分头：可左右调换
驱动方式	微分头
最小读数	10um/刻度
台面尺寸	Φ38mm	Φ60mm		Φ80mm
X、Y行程	±6.5mm	±6.5mm		±12.5mm
Z行程	0-10mm	0-6mm		0-10mm
θZ轴	粗调360° 微调±5°
导轨	直线滚珠导轨
承重	1kg/f（9.8N）	3kg/f（29.4N）		4kg/f（39.2N）
自重	0.55kg	1.5kg		3.5kg
材料-表面处理	铝-黑色氧化处理
