燕尾滑台 DNX11-100/150/200

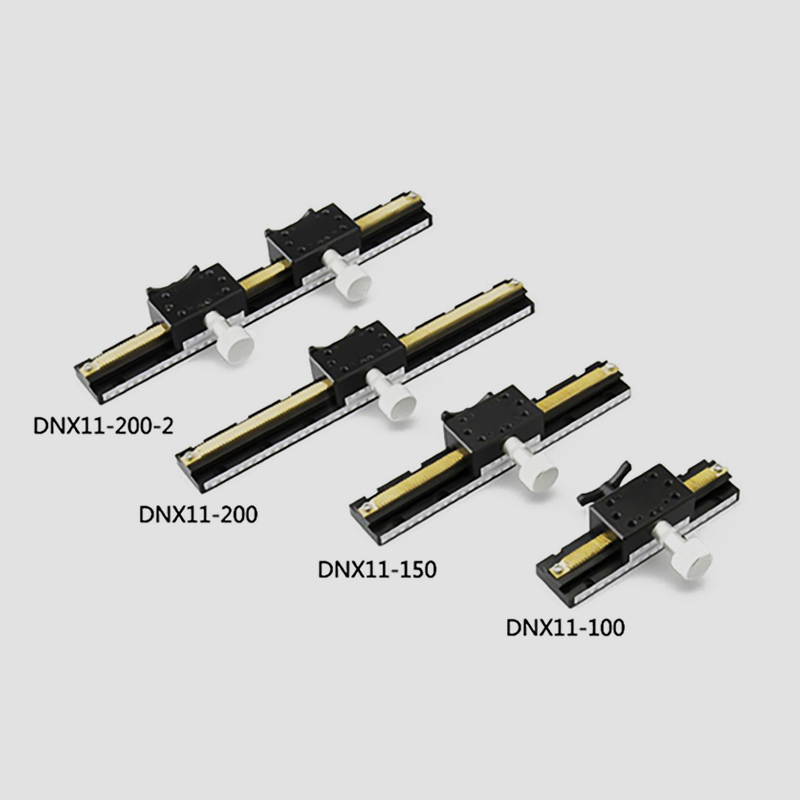

产品名称：手动燕尾滑台
产品规格：DNX11系列
产品型号：DNX11-100、DNX11-150、NX11-200
-
产品详情
一、滑台定义：

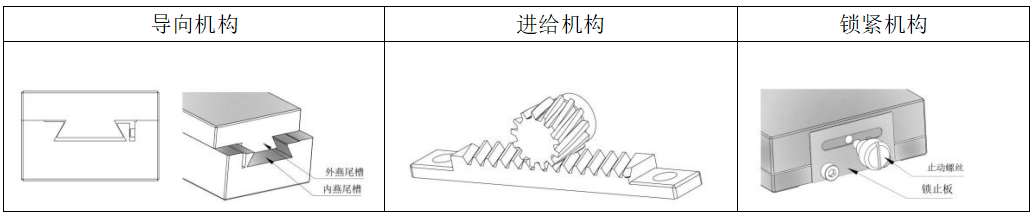

此滑台是通过导向机构、进给机构、锁紧机构三部份组合而成，方便进行精密定位调整，可用于查、组装、加工或其它的工装夹具等。

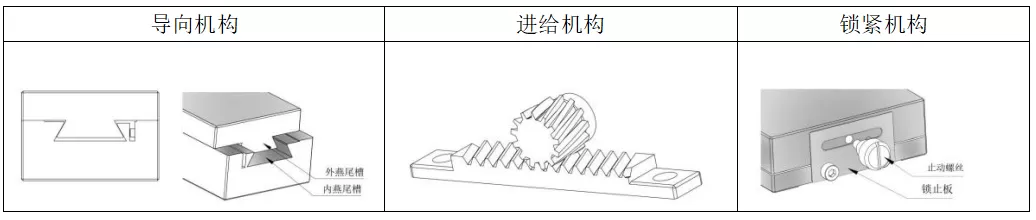

此产品的导向机构为燕尾槽滑动导向，进给机构为齿轮齿条啮合转运，锁紧机构为止动螺丝和锁止板侧面固定。
二、滑台安装方法：

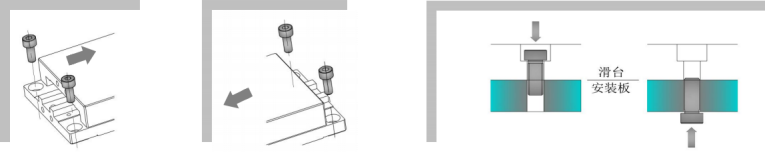

将滑台安装到使用台面上时，采取向右或向左移动滑台面，用固定螺丝锁紧的方法，请参见下图：

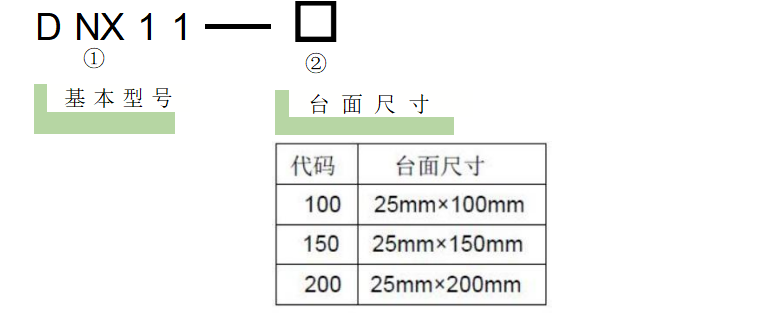

三、型号表示方法：
四、基本参数：
型号 | DNX11-100 | DNX11-150 | DNX11-200 | DNX11-200-2 |
台面尺寸 | 25×100 mm | 25×150 mm | 25×200 mm | 25×200 mm |
工作台面尺寸 | 25×42 mm | |||
轴的类型 | X 轴或 Y 轴 | |||
导向方式 | 燕尾槽滑动导向 | |||
驱动方式 | 齿轮齿条啮合转运 | |||
进给位置 | 中心 | |||
进给一圈行程 | 0.5mm | 0.5mm | 0.5mm | 0.5mm |
行程 | ±40 mm | ±65 mm | ±90mm | ±69mm |
分辨率 | 0.01 mm | 0.01 mm | 0.01 mm | 0.01 mm |
负载 | 3.0 kg | 4.0 kg | 4.0 kg | 4.0 kg |
滑台自重 | 0. 1 kg | 0. 15 kg | 0.2 kg | 0.3 kg |
材质-表面处理 | 铝-黑色氧化处理 | |||
推荐使用环境 | 10-50 度，20-70%RH(无结露) | |||

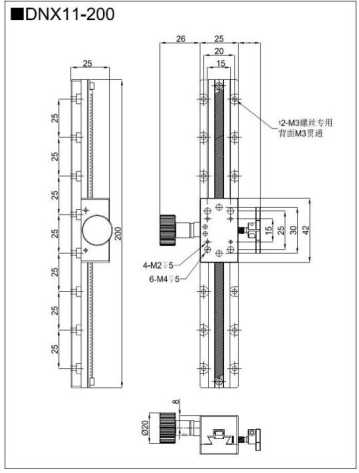

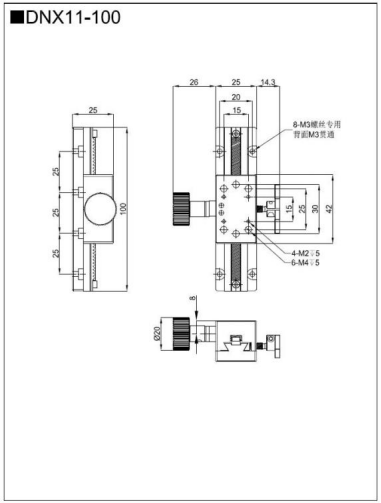

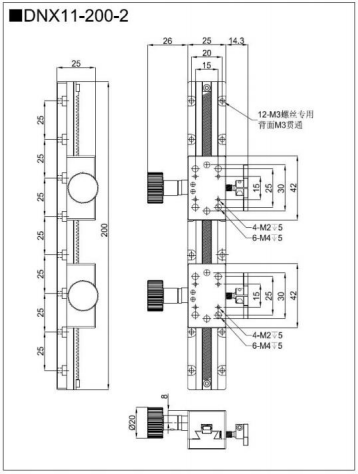

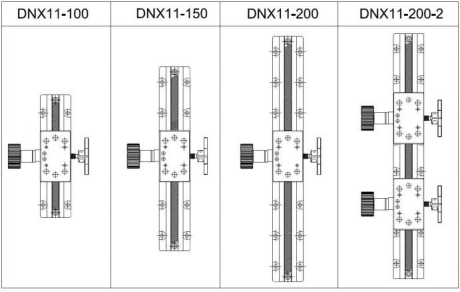

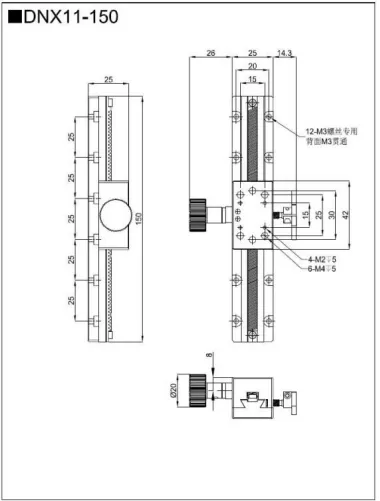

五、外形尺寸图
