燕尾滑台 FDZ11-24S/40C/40S/46S/48C/48S FDZ16-100/150
产品规格：FDZ11系列
产品型号：FDZ11-24S、FDZ11-40C、FDZ11-40S、FDZ11-46S、 FDZ11-48C、FDZ11-48S、FDZ16-100、FDZ16-150
-
产品详情
一、滑台定义：

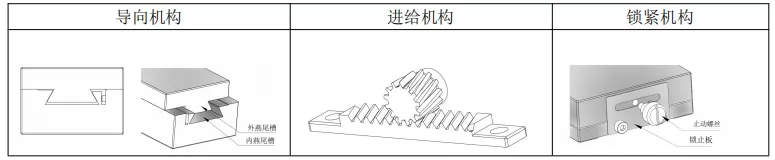

此滑台是通过导向机构、进给机构、锁紧机构三部份组合而成，方便进行精密定位调整，可用于查、组装、加工或其它的工装夹具等。
此产品的导向机构为燕尾槽滑动导向，进给机构为齿轮齿条合转运，锁紧机构为止动螺丝和锁止板侧面固定。
二、滑台安装方法：

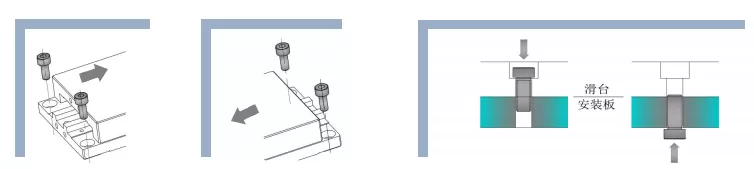

将滑台安装到使用台面上时，采取向右或向左移动滑台面，用固定螺丝锁紧的方法，请参见下图:

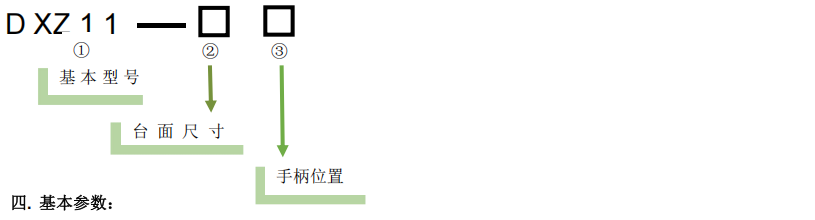

三、型号表示方法：

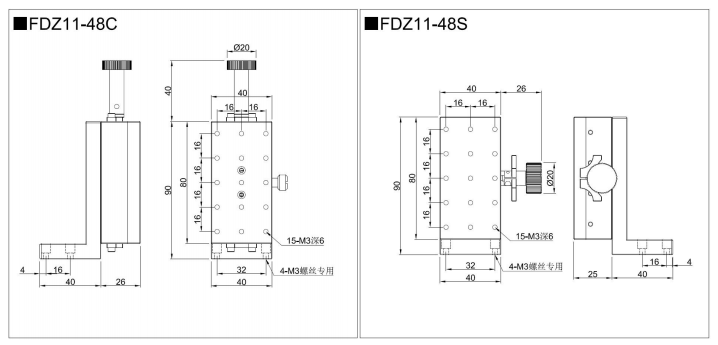

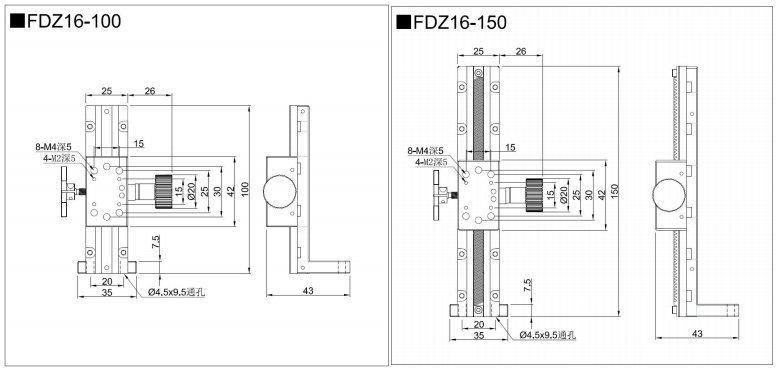

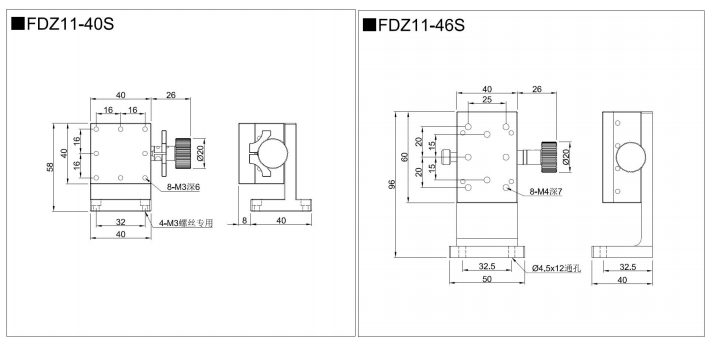

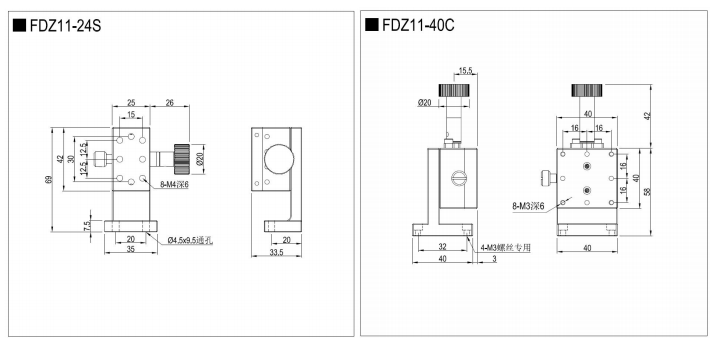

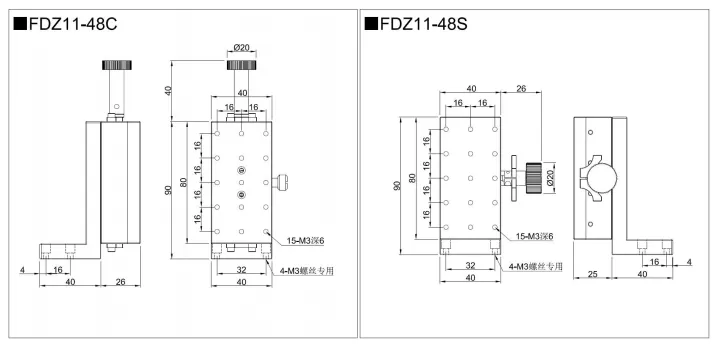

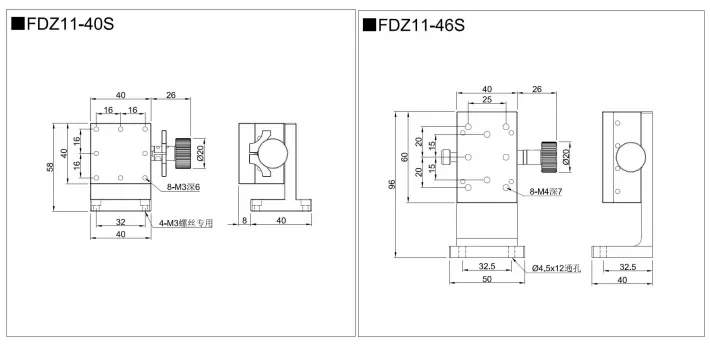

五. 外形尺寸图：
