三维调整架
您的位置： 首页 > 产品展示 > 多维移动调整架 > 三维调整架

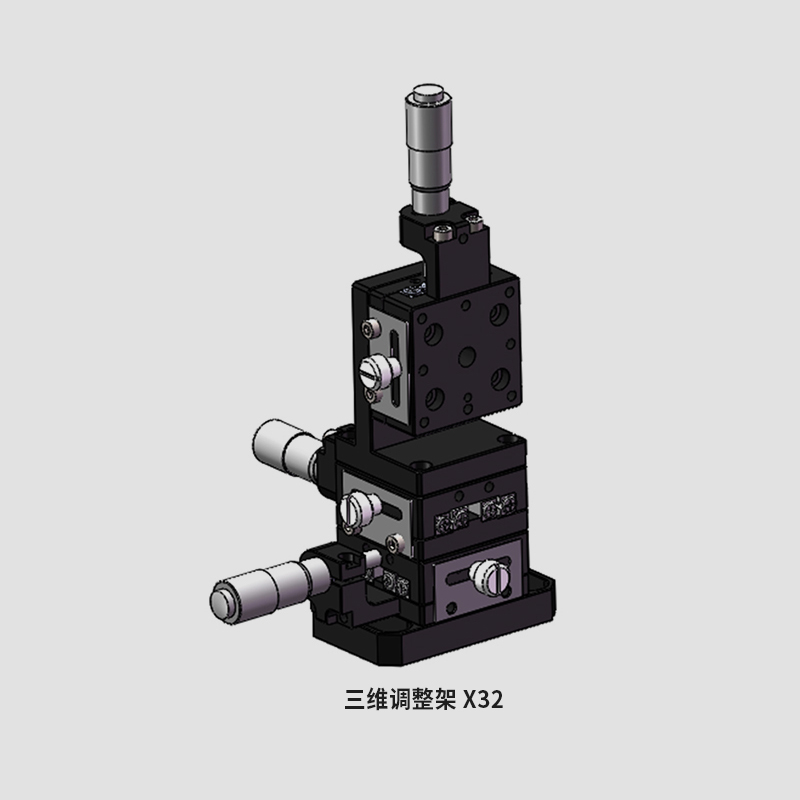

三维调整架 X32-40L / 40R X32-60L / 60R

  • 产品详情

一、基本参数

型号

X32-40L / X32-40R

X32-60L / X32-60R

XZ轴型号

参照X11-40CZ

参照X11-60CZ

Y轴型号

参照X11-40C

参照X11-60C

底板

参照F-L4006520

参照F-L1006017

连接板

参照F-L5840813

参照F-L8060111

X、Y、Z行程

±6.5mm

±6.5mm

自重

3.8kg/f

5kg/f

材质-表面处理

铝-黑色氧化处理

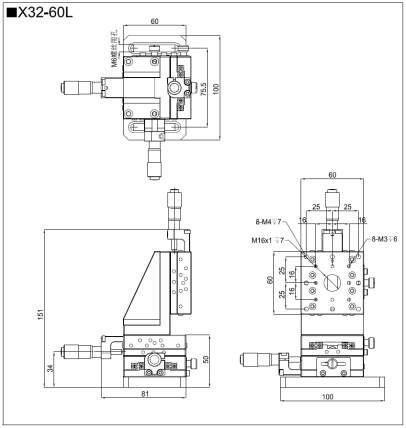

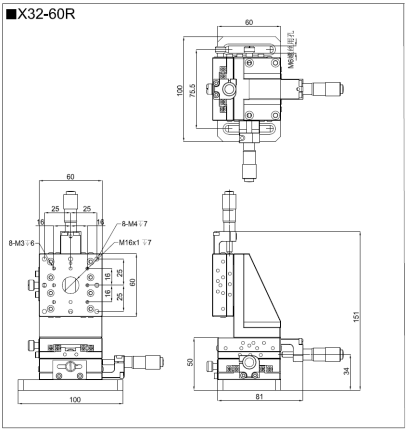

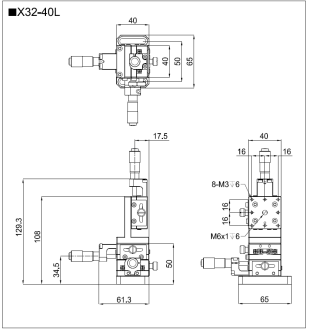

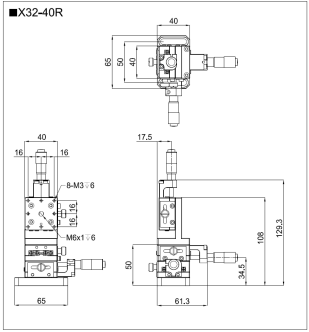

二、 外形尺寸图

三维调整架 X32-40L / 40R X32-60L / 60R(图1)三维调整架 X32-40L / 40R X32-60L / 60R(图2)三维调整架 X32-40L / 40R X32-60L / 60R(图3)三维调整架 X32-40L / 40R X32-60L / 60R(图4)
