产品名称：带纤对准器

产品型号：FJX-130

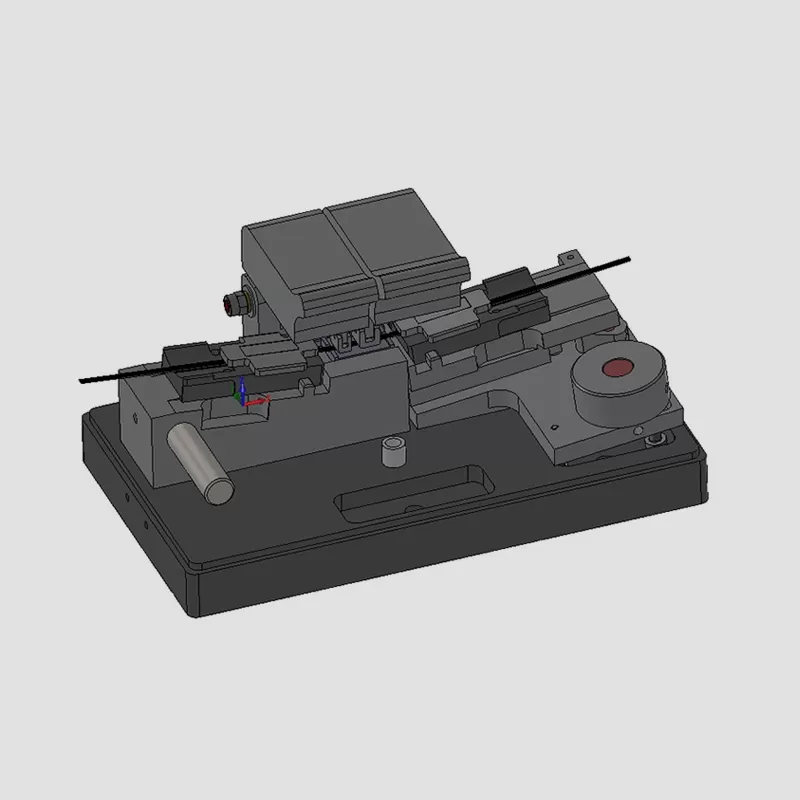

外观参考图

主要特点：
1）接续损耗小、一致性好。
2）体积小、重量轻、操作方便。

主要技术指标：
　适用光纤：8芯带状光纤；光纤直径：125μm;
　对芯损耗：单根光纤损耗不大于0.3dB
　工作温度：-10℃～40℃
　外形尺寸：140mm×80mm×77mm
　重量：0.9kg

操作步骤：

1）打开照明电源开关。

2）旋转旋钮将带纤对准器活动端调至***远位置。
3) 将带状多模尾纤FC头端和多通道测试仪连接起来，另一端用带纤夹具夹持依次放入热剥器、切割刀，热剥、切割后放在带状光纤对准器的固定端（左端），将左压盖压上。
4) 将被测器件带状光纤用带纤夹具夹持依次放入热剥器、切割刀，热剥、切割后放在带状光纤对准器的活动端（右端），在V槽中间滴微量匹配液，然后将右压盖压上。
5）逆时针旋动旋钮，让活动端自由移动使V槽中光纤自动对接，然后观察测试仪，即可测试被测器件的各项指标。

配置清单：

日常维护与保养：

每次使用前，先用99%的酒精将V槽和压头清理干净；使用后将V槽和压头上的匹配液再用酒精擦拭干净，然后将机器上的碎光纤及杂物清理干净后放在无尘的状态下保存。

警告：非专业人士不得拆卸本产品，如有使用故障，请及时与本公司售后人员联系。

注意：本设备只能使用棉球沾酒精进行清理与保养，杜绝使用气枪清理！
