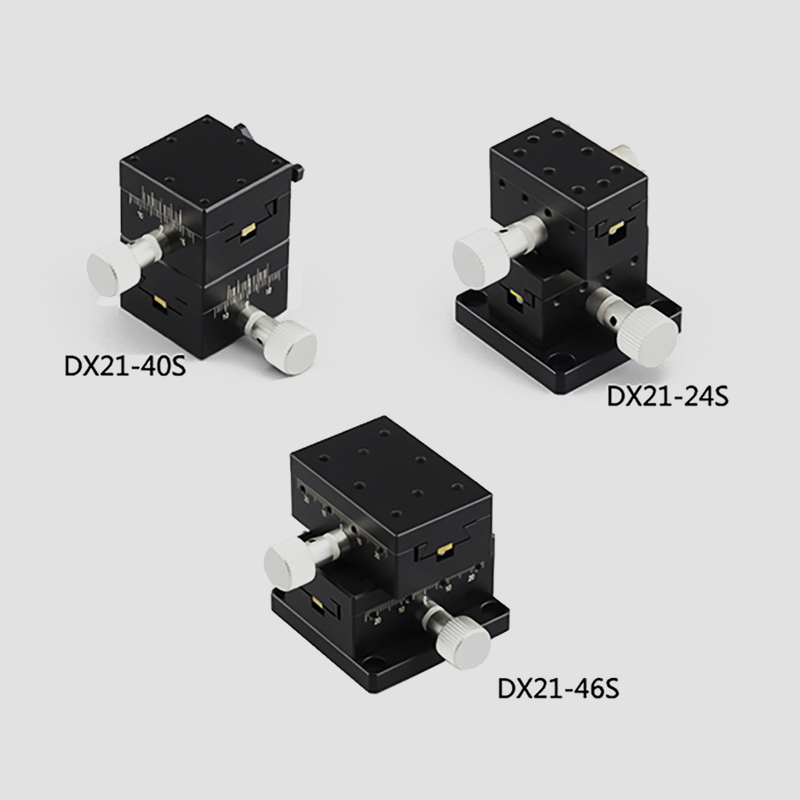

XY轴燕尾滑台 DX21-24S/40S/46S
此产品的导向机构为燕尾槽滑动导向，进给机构为齿轮齿条啮合转运，锁紧机构为止动螺丝和锁止板侧面固定
编号：DX21-24S/40S/46S
-
产品详情
一、滑台定义

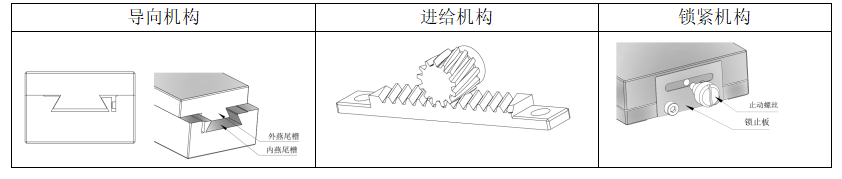

此滑台是通过导向机构、进给机构、锁紧机构三部份组合而成，方便进行精密定位调整，可用于查、组装、加工或其它的工装夹具 等。此产品的导向机构为燕尾槽滑动导向，进给机构为齿轮齿条啮合转运，锁紧机构为止动螺丝和锁止板侧面固定
二、滑台安装方法

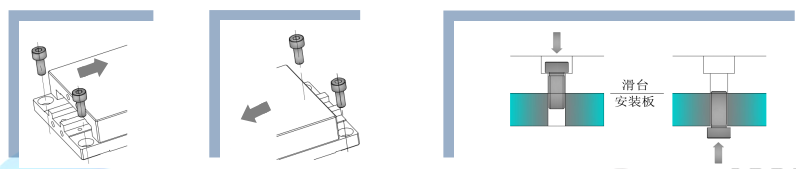

将滑台安装到使用台面上时，采取向右或向左移动滑台面，用固定螺丝锁紧的方法，请参见下图：

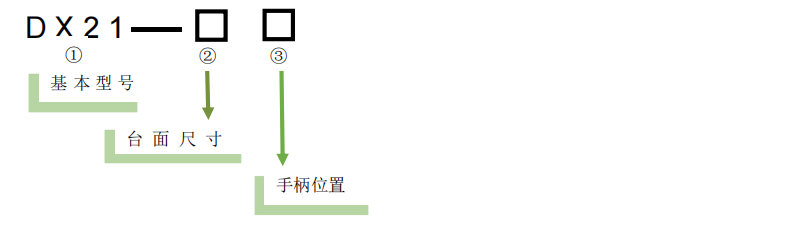

三、型号表示方法
四、基本参数
型号 | DX21-24S | DX21-40C | DX21-46S |
台面长度 | 25×42 mm | 40×40 mm | 40×60 mm |
轴的类型 | XY轴 | XY轴 | XY轴 |
导向方式 | 燕尾槽滑动导向 | ||
驱动方式 | 齿轮齿条啮合转运 | ||
进给一圈行程 | 0.5mm | 0.5mm | 0.5mm |
行程 | ±10 mm | ±10 mm | ±21 mm |
负载 | 3.0kg | 4.0 kg | 4.0 kg |
滑台自重 | 0.3kg | 0.4 kg | 0.5 kg |
材质-表面处理 | 铝-黑色氧化处理 | 铝-黑色氧化处理 | 铝-黑色氧化处理 |
推荐使用环境 | 10-50度，20-70%RH(无结露) | ||

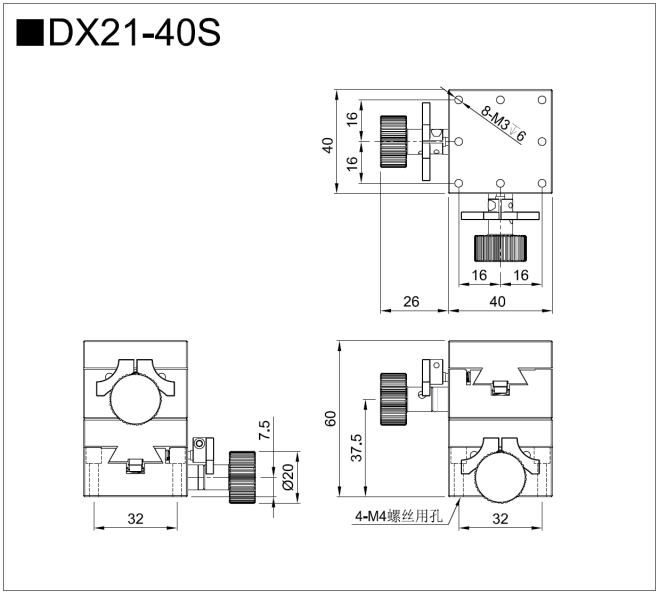

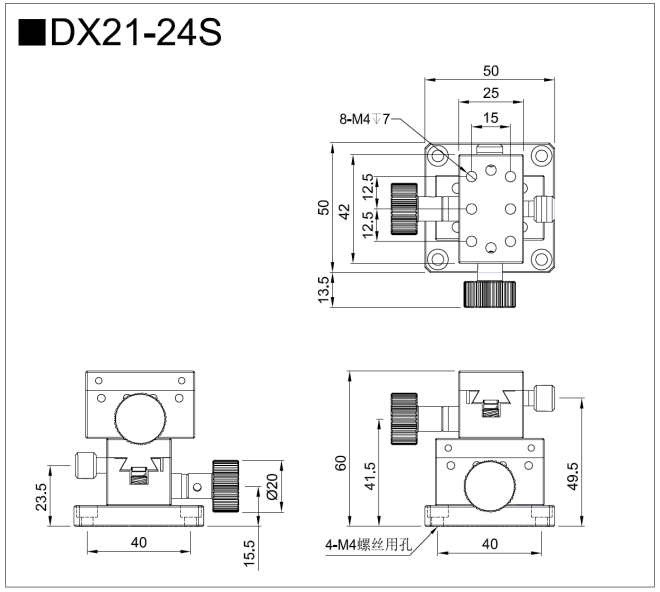

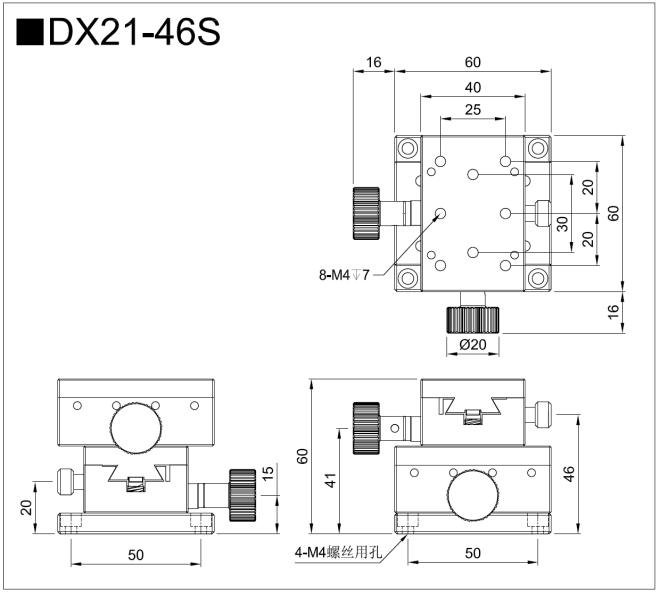

五、外形尺寸图
