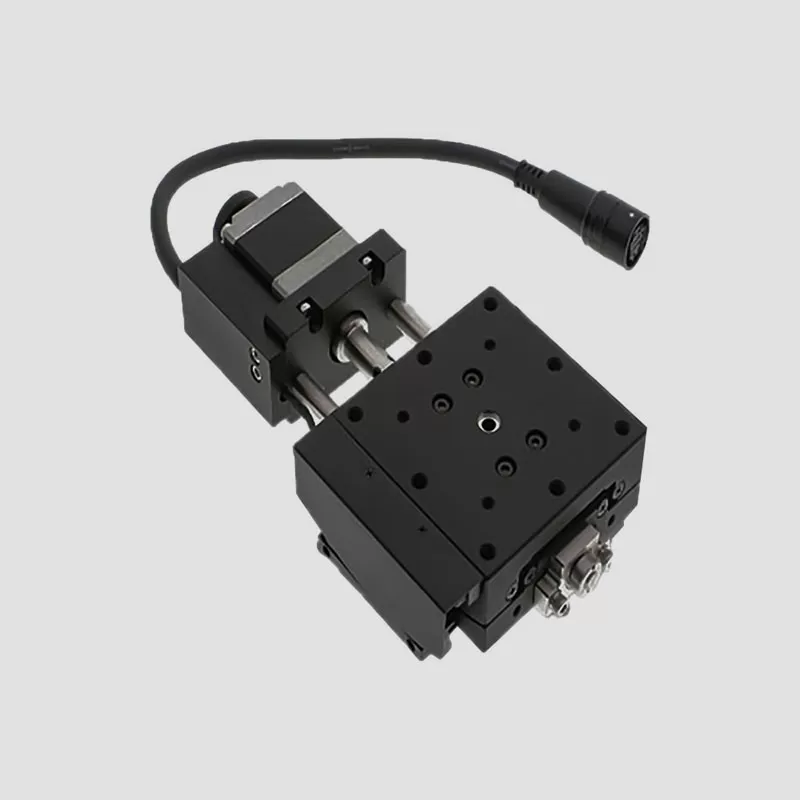

电动角位滑台 FHTA-60A50 FHTA-60A50R
电动角位滑台采用精密研配丝杆移动结构和标配步进电机，运动流畅，可任意正反向旋转。RS232接口，方便连接控制器。特殊的结构设计保证了角位滑台台面极低的偏摆和倾斜，使运动更加平稳。电动角位滑台成对设计，可叠加，可单独使用，两种旋转半径精心设计，叠加后可绕一共点两维正交旋转。具有限位功能，初始零位功能，可换装伺服电机，加装旋转编码器，接受产品的改制和量身定制。
-
产品详情
一、电动角位滑台定义
电动角位滑台采用精密研配丝杆移动结构和标配步进电机，运动流畅，可任意正反向旋转。RS232接口，方便连接控制器。特殊的结构设计保证了角位滑台台面极低的偏摆和倾斜，使运动更加平稳。电动角位滑台成对设计，可叠加，可单独使用，两种旋转半径精心设计，叠加后可绕一共点两维正交旋转。具有限位功能，初始零位功能，可换装伺服电机，加装旋转编码器，接受产品的改制和量身定制,
二、电动角位台安装方法

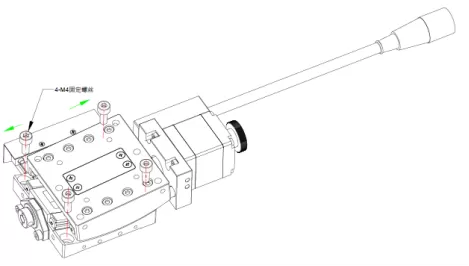

将角位滑台安装到使用台面上时，可平放或立式，采取向右、向左（或向上、向下）移动滑台面，固定螺丝锁紧的方法，请参见下图：

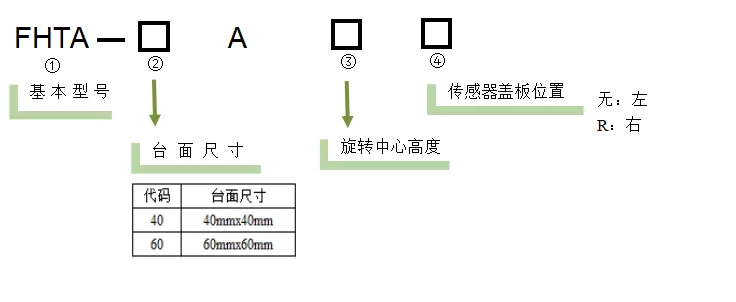

三、型号表示方法
四、参数
型号 | FHTA-60A50 | FHTA-60A50L | ||
机械规格 | 台面尺寸 | 60*60mm | ||
滑台高度 | 25mm | |||
移动行程 | ±8.5° | |||
中心高度 | 50±0.2mm | |||
丝杠参数 | 研磨滚珠丝杠φ6 导程1 | |||
导轨形式 | 弧形槽滚珠导轨 | |||
主体材质-表面处理 | 铝合金-黑色阳极氧化 | |||
最大速度 | 30°/S | |||
重量 | 0.51kg | |||
精度规格 | 分辨率(Full/Half) ［°］ | ≈0.00204°/≈0.00102° | ||
重复定位精度 | ±0.005° | |||
承载能力 | 49N(5kgf) | |||
接头 | 自动平台侧接头 | RP17-13J-125C | ||
线缆侧接头 | RP17-13PA-12PC | |||
电气 | 马达 | 类型/轴型号 | 五相步进马达/□28 双轴 | |
品牌/型号 | 东方马达/PKP523N128 | |||
步距角 | 0.72° | |||
额定电流 | 1.2A/相 | |||
传感器 | 极限传感器 | 有 | ||
原点传感器 | 有 | |||
输入电压 | DC5V-DC24V ±10% | |||
消耗电流 | 60mA以下（单个传感器20mA） | |||
输出端电气特性 | NPN集电极开路 DC30V以下50mA以下 | |||
信号的含义 | 入光时：输出三极管ON（导通）@极限信号 入光时：输出三极管OFF（载止）@原点信号 | |||
电器系统 | 驱动器 | MC-S0514-L(TYPE 2),MC-S0514-4L,MC-S5ML | ||
线缆 | 驱动器专用线缆CN-RP125系列 | |||
其它 | 附属螺丝（内六角） | M4*8 数量：4个 | ||

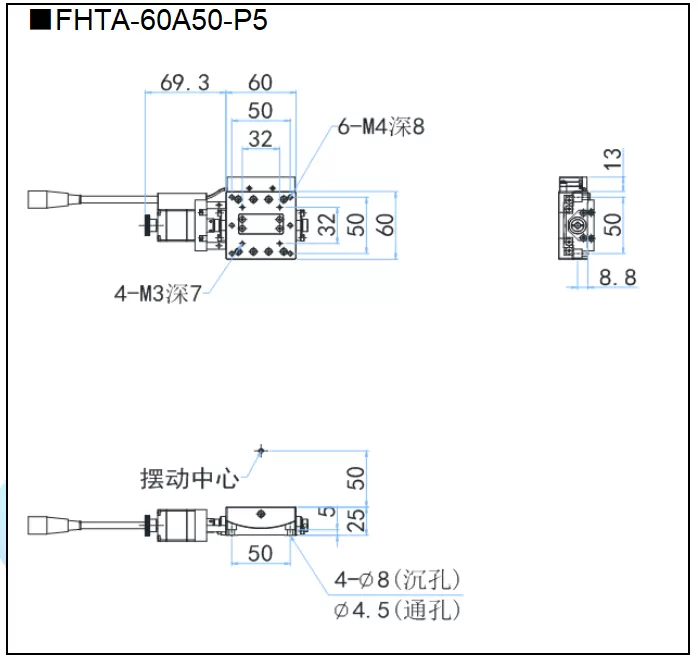

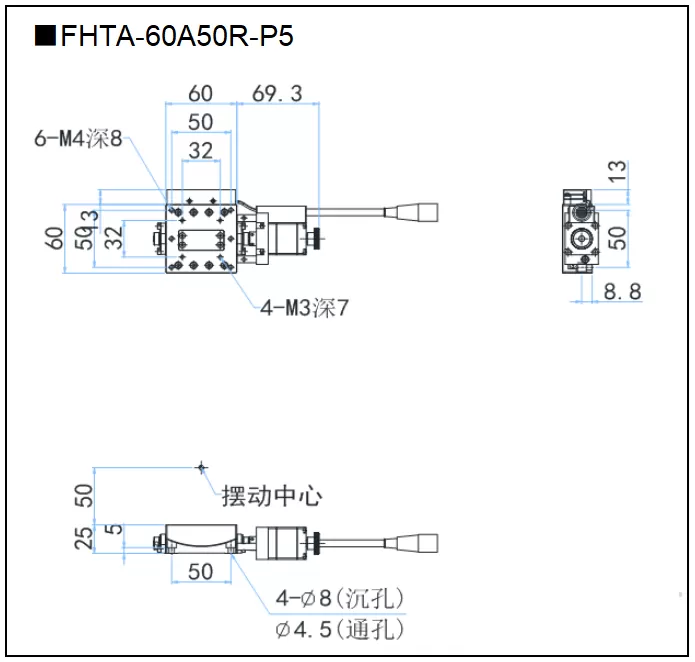

五、尺寸图

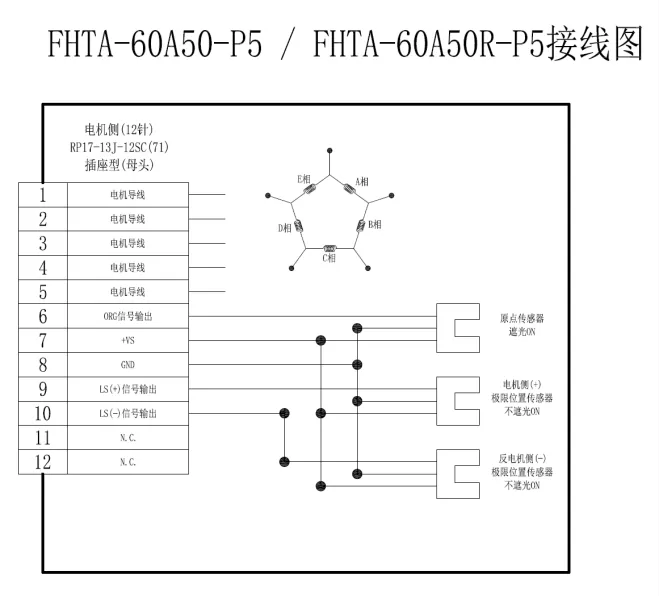

六、接线图
