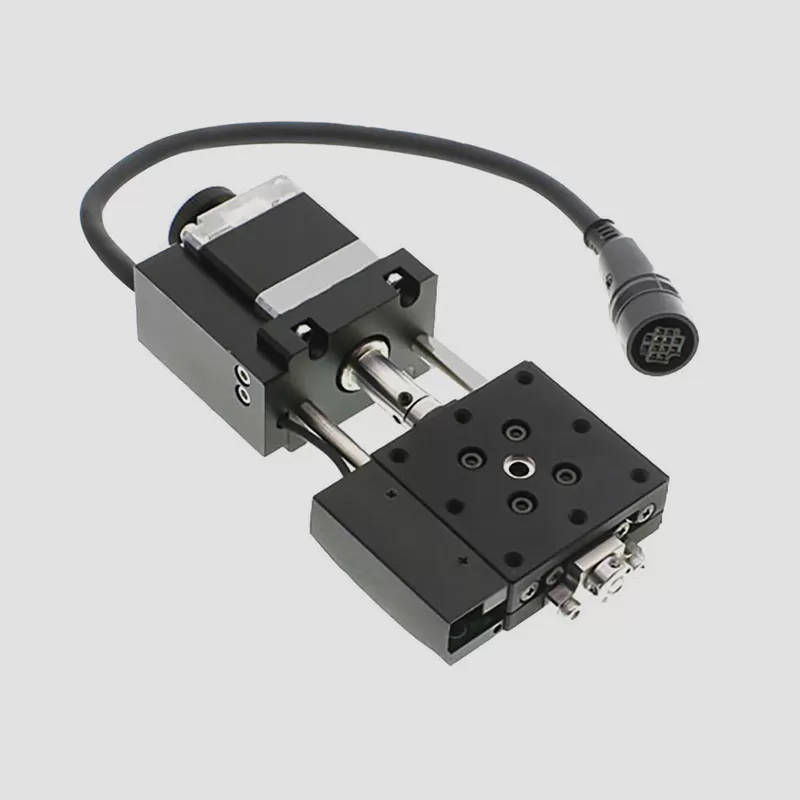

电动角位滑台 FHTA-60A75-P5 FHTA-60A75R-P5
电动角位滑台采用精密研配丝杆移动结构和标配步进电机，运动流畅，可任意正反向旋转。RS232接口，方便连接控制器。特殊的结构设计保证了角位滑台台面极低的偏摆和倾斜，使运动更加平稳。电动角位滑台成对设计，可叠加，可单独使用，两种旋转半径精心设计，叠加后可绕一共点两维正交旋转。具有限位功能，初始零位功能，可换装伺服电机，加装旋转编码器，接受产品的改制和量身定制,
-
产品详情
一、电动角位滑台定义
电动角位滑台采用精密研配丝杆移动结构和标配步进电机，运动流畅，可任意正反向旋转。RS232接口，方便连接控制器。特殊的结构设计保证了角位滑台台面极低的偏摆和倾斜，使运动更加平稳。电动角位滑台成对设计，可叠加，可单独使用，两种旋转半径精心设计，叠加后可绕一共点两维正交旋转。具有限位功能，初始零位功能，可换装伺服电机，加装旋转编码器，接受产品的改制和量身定制,
二、电动角位台安装方法

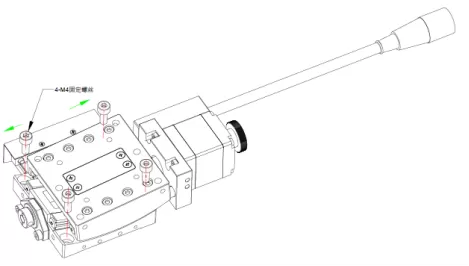

将角位滑台安装到使用台面上时，可平放或立式，采取向右、向左（或向上、向下）移动滑台面，固定螺丝锁紧的方法，请参见下图：

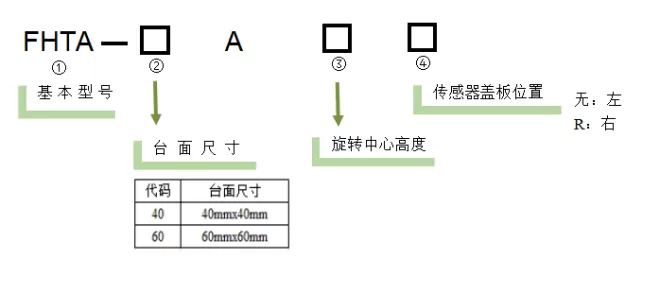

三、型号表示方法
四、参数
型号 | FHTA-60A75-P5 | FHTA-60A75R-P5 |
行程 | ±5.5° | |
分辨率 | ≈0.0014°/≈0.0007° | |
旋转中心高度 | 75±0.2mm | |
电机 | PKP523N12B(东方马达) | |
丝杠类型 | 滚珠丝杠 | |
丝杠参数 | 直径6mm/螺距1mm | |
重复定位精度 | ±0.005° | |
反向间隙 | 0.005° | |
驱动电流 | 1.2A | |
速度 | 20°/s | |
材质-表面处理 | 铝合金（黑色阳极氧化） | |
负载 | 49N（5kgf） | |

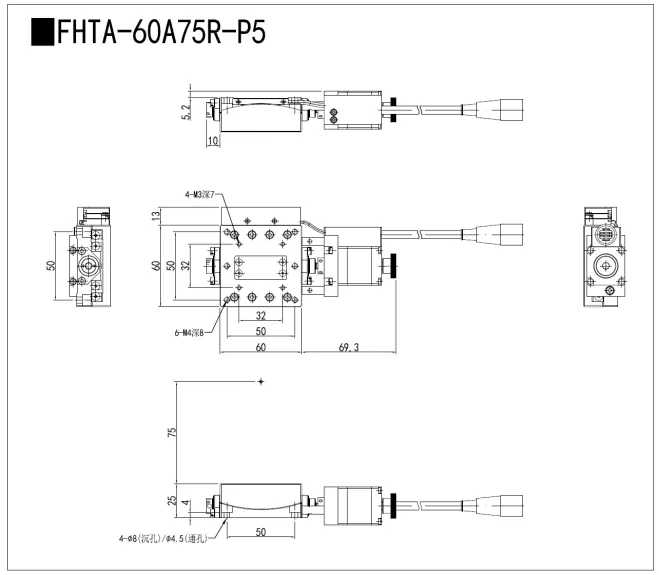

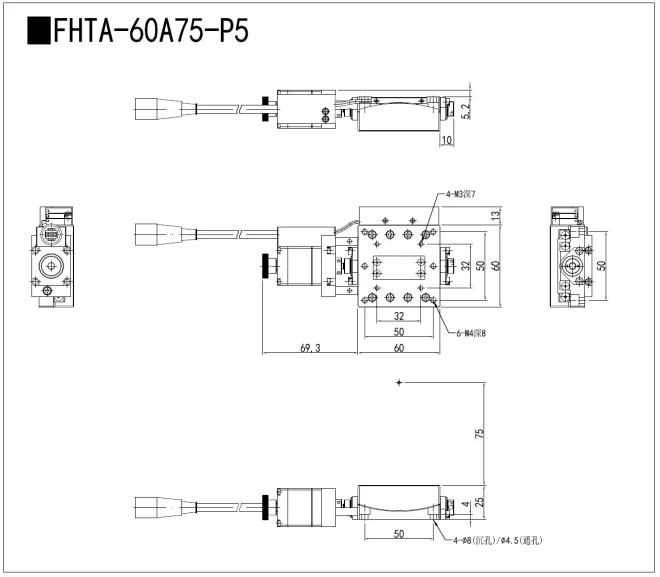

五、尺寸图

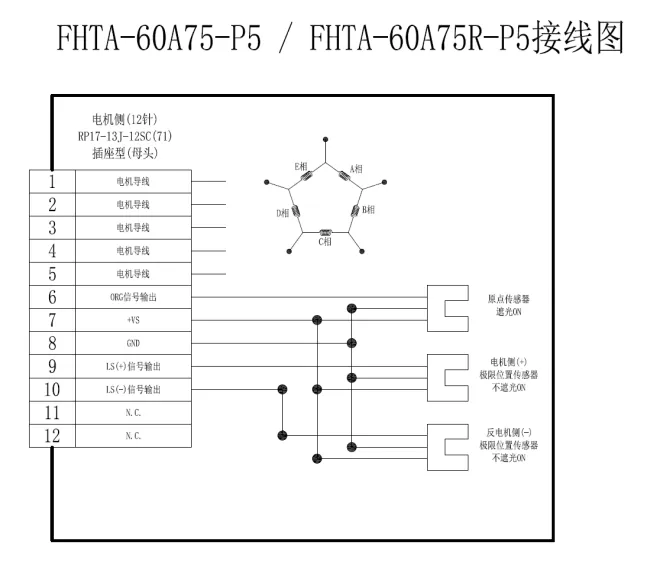

六、接线图
