一、电动角位滑台定义：

1)最大行程是以工作台位于中心计算；

2)工作台及基座材质可另选S50C、S50C+调质HRC28-32；

3)原材料为S50C或S50C+调质HRC28-32,其表面处理可另选无电解镍或表面黑色处理；

4)原材料为铝合金，表面发黑氧化处理。

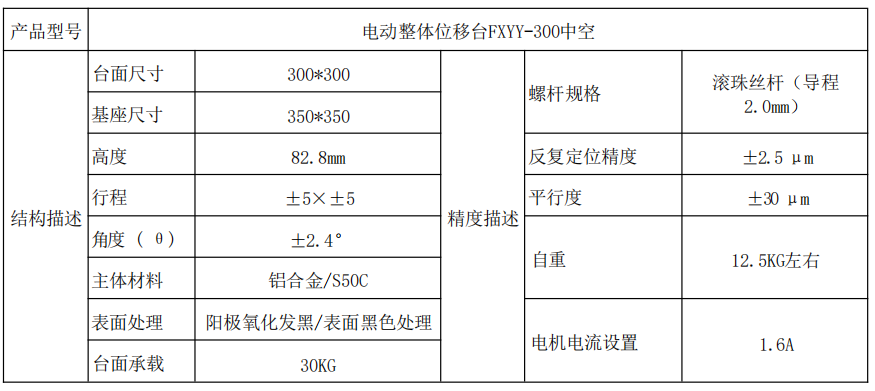

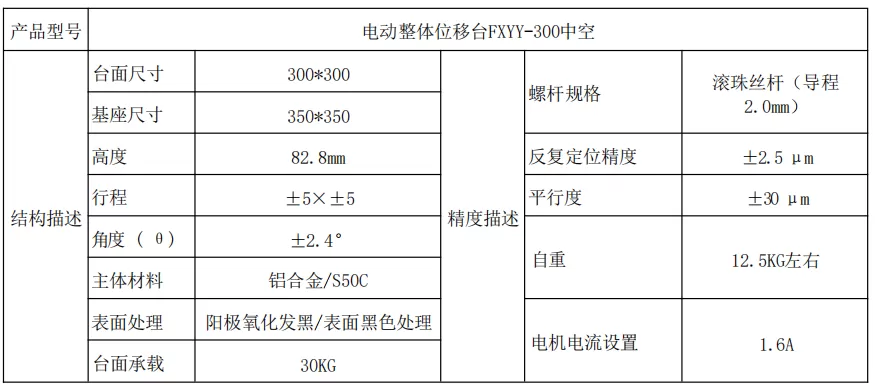

二、产品参数：

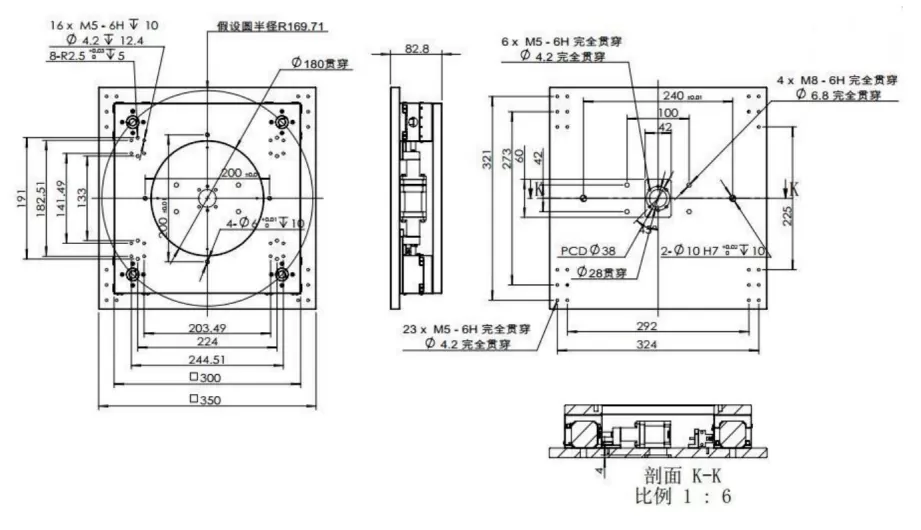

三、产品尺寸图：

四、注意事项（安全须知）

1）安装方法：请使用附属螺丝进行固定

2）关于滑台表面、底面安装的对象物：

表面粗糙的安装物，或者是要安装在粗糙的表面物体上时，可能会导致滑台面变形，从而影响精度，请予以注意。

【平面度的大致标准：6级到7级】

3）关于方式：

■关于滑台的安装方式：各产品规格以设置在平面上为前提条件。

上下颠倒安装、侧面垂直或侧面水平安装等非平面设置时需要注意。

耐负载和精度因安装方式而显著变化。

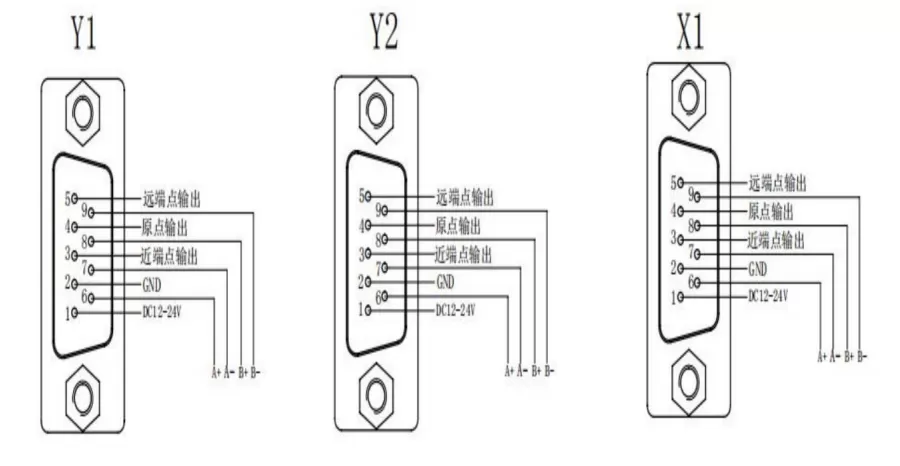

4）接线图：

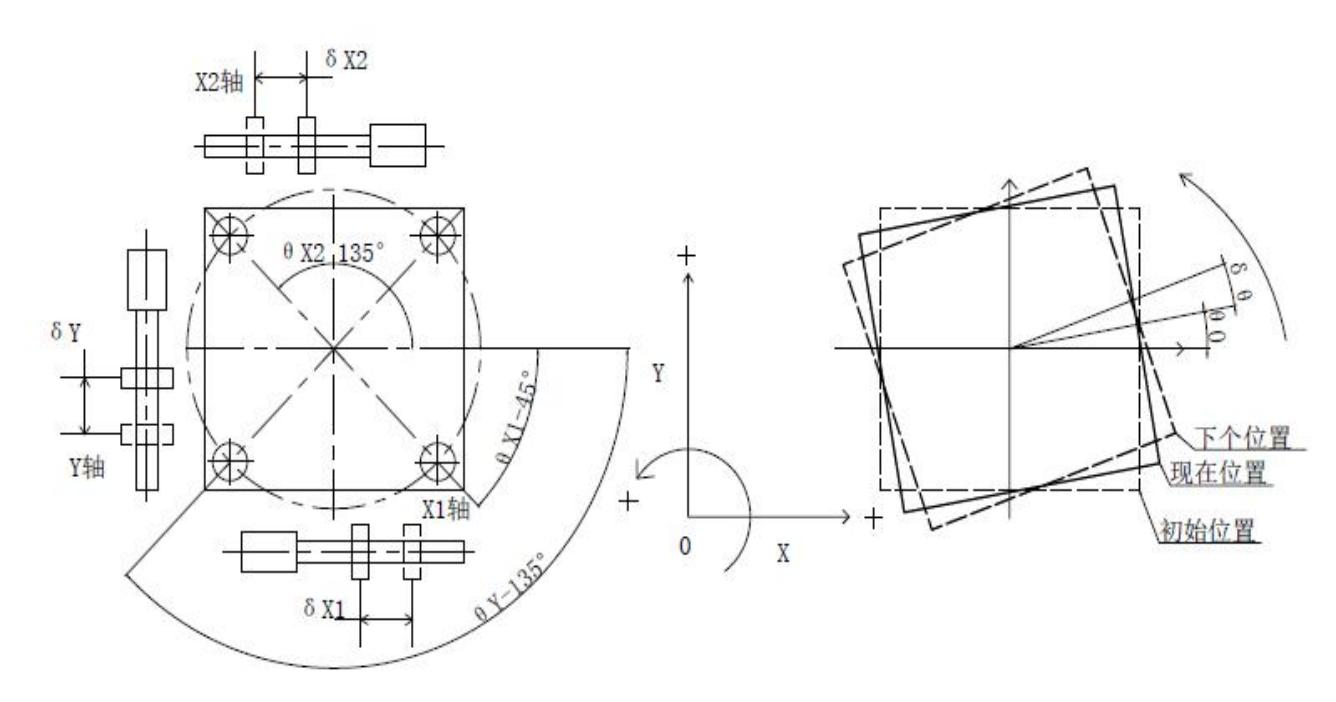

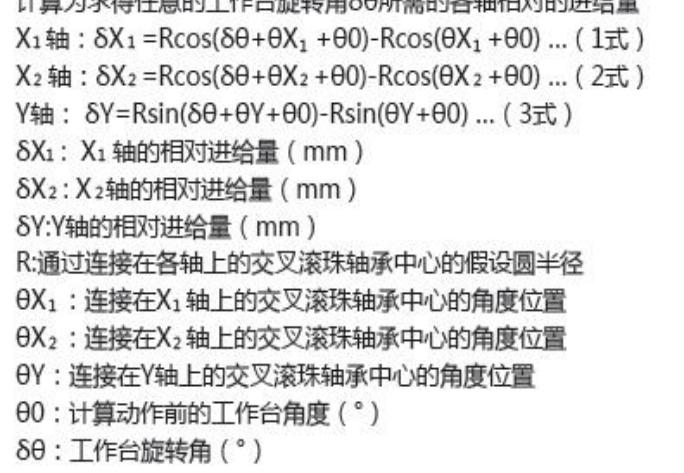

5）计算公式：

五、关于滑台的日常保养及维护

为使得本平台获得长久的寿命及稳定的精度，需对本平台的传动机构，滑动机构，滚动机构等进行保养。

弧形导轨和滚柱丝杆的保养：定期对弧形导轨滚柱丝杆施加适量润滑脂，润滑脂均匀布涂覆在弧形导轨滚珠。

丝杆沟槽内即可，不可溢出，润滑脂类型为导轨丝杆用锂基润滑脂，品牌不限，4个月保养一次。
