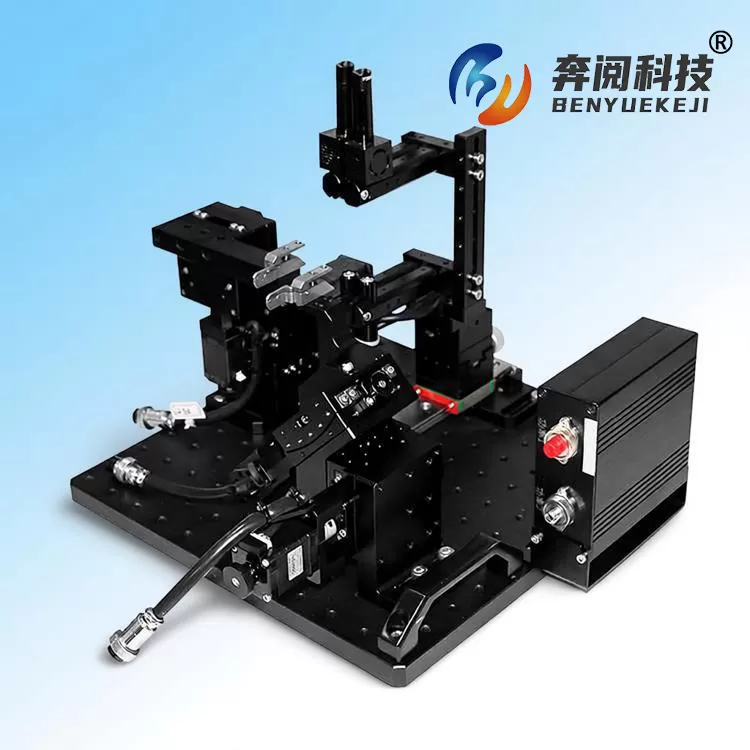

随着5G承载网、数据中心互联以及城域网带宽需求的持续攀升，密集波分复用器件正朝着更高通道数、更窄通道间隔的方向加速演进。在这一技术趋势下，DWDM与AWG器件的自动对准耦合环节面临着前所未有的精度与效率挑战。传统耦合方式在处理数十通道甚至上百通道的阵列芯片时，往往难以兼顾各通道的一致性与整体耦合效率，成为制约规模化量产的工艺瓶颈。奔阅科技深度融合精密运动控制与智能算法，推出高通道密集波分复用DWDM/AWG自动对准耦合系统，以卓越的多通道并行对准能力与全流程自动化控制，为光通信器件制造商提供了面向大规模生产的高效解决方案。
该系统的核心技术优势体现在对多通道耦合一致性的精准把控。针对DWDM/AWG自动对准耦合系统所涉及的高密度阵列芯片，奔阅科技自主研发了多通道同步扫描与独立补偿算法。系统能够在对准过程中实时采集所有通道的光功率数据，并通过智能分析识别各通道之间的偏差分布特征，动态调整光纤阵列与芯片波导的相对位置，确保每个通道的插入损耗均达到设计指标。相较于传统逐通道对准方式，这一技术将整体耦合时间缩短了50%以上，同时显著提升了通道间的均匀性。在应用于AWG自动耦合系统时，系统还能根据阵列波导光栅的固有相位特性，自动优化对准策略，进一步降低插入损耗与串扰风险。
在设备架构层面，奔阅科技的DWDM/AWG自动对准耦合系统采用了模块化设计理念，充分兼顾了高精度与高柔性。系统配置了高刚性直驱运动平台与纳米级光栅尺反馈，确保在多通道长时间扫描过程中的定位稳定性与重复精度。同时，设备支持可更换式夹具与多种光纤阵列接口，能够快速适配不同封装形式、不同通道数的DWDM与AWG芯片。结合系统中集成的视觉识别模块，操作人员无需复杂调试即可完成物料装夹与初始位置标定。对于需要与后端封装工艺衔接的场景，系统还可与WDM器件自动封装系统实现数据互通与流程联动，为客户构建从芯片耦合到器件封装的完整自动化产线。
奔阅科技始终认为，自动对准耦合系统的价值最终体现在为客户带来的综合效益上。DWDM/AWG自动对准耦合系统不仅在单机层面实现了效率与精度的突破，更通过智能化软件平台为用户提供了工艺数据管理与优化的能力。系统内置的工艺配方库支持将不同型号产品的对准参数、扫描策略及固化时序进行标准化保存与快速调用，大幅缩短了新品导入与产品换型的时间。同时，系统自动记录每次耦合过程中的关键工艺数据，为后续的质量追溯与工艺改进提供可靠依据。选择奔阅科技的高通道密集波分复用自动对准耦合系统，意味着在高精度耦合工艺上拥有了稳定可靠的自动化保障，更意味着在竞争日益激烈的光通信市场中获得了效率与质量的双重优势。
