一、电动角位滑台定义

1）X、Y轴行程100mm；Z轴行程50mm

2）工作台及基座材质相当于440C不锈钢

3）歌德式弧形槽设计，具有高强稳定性

4）采用精密滚珠丝杆，确保寿命和精度要求

5）光电开关设计隐藏式，本体更加紧凑合理

6）设计远、近、零三个感应开关，方便调试及安全运行

7）可根据客户要求换装伺服电机，满足客户要求

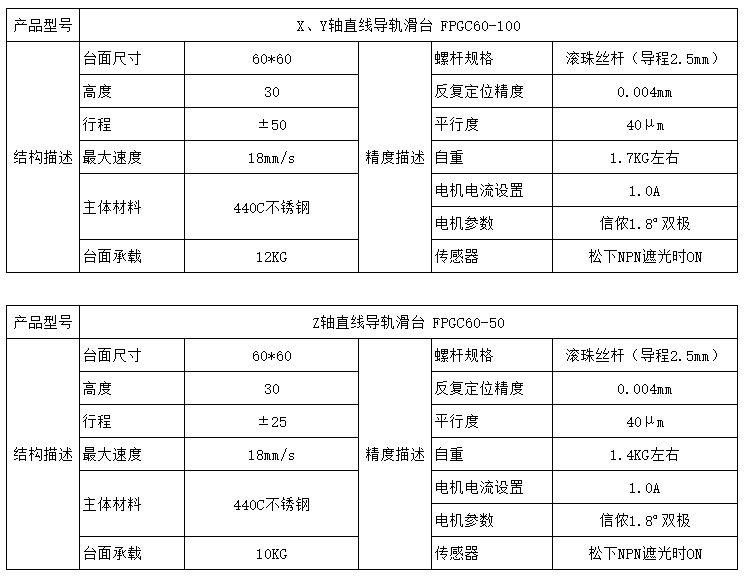

二 、参数

三、尺寸图

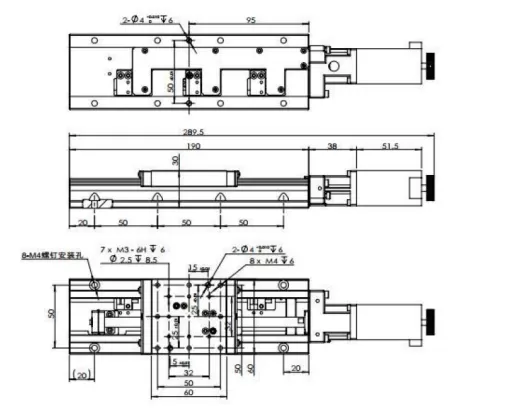

       FPGC60-100

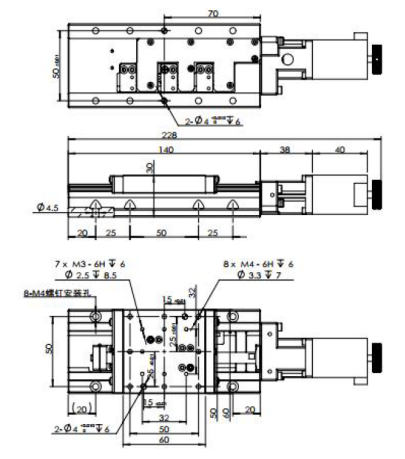

    FPGC60-50

四、注意事项（安全须知）

1）关于滑台表面、底面安装的对象物：

表面粗糙的安装物，或者是要安装在粗糙的表面物体上时，可能会导致滑台面变形，从而影响精度，请予以注意。

【平面度的大致标准：20μm以内】

2）关于方式：

      ■关于滑台的安装方式：各产品规格以设置在平面上为前提条件。

        上下颠倒安装、侧面垂直   或侧面水平安装等非平面设置时需要注意。

        耐负载和精度因安装方式而显著变化。

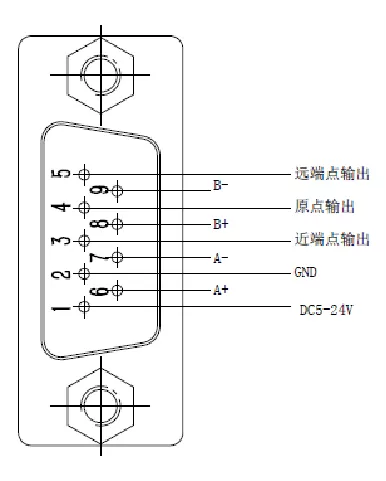

3）接线图：

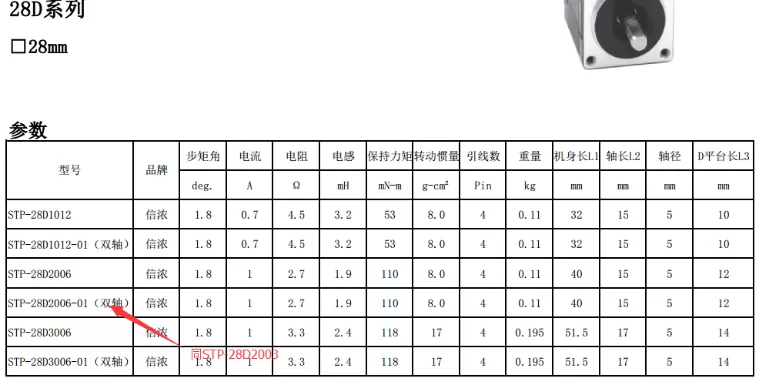

五、滑台所配电机参数

六、滑台所配步进电机驱动器情况

1. 本滑台默认不配步进电机驱动器，由客户另行购买。

2. 本滑台推荐搭配鸣志步进电机驱动器SR2（具体使用方法请参阅《SR2-用户手册》）。

七、关于滑台的日常保养及维护

为使得本平台获得长久的寿命及稳定的精度，需对本平台的传动机构，滑动机构，滚动机构等进行保养。

弧形导轨和滚柱丝杆的保养：定期对弧形导轨滚柱丝杆施加适量润滑脂，润滑脂均匀布涂覆在弧形导轨滚珠。

丝杆沟槽内即可，不可溢出，润滑脂类型为导轨丝杆用锂基润滑脂，品牌不限，4个月保养一次。
