电动旋转滑台FRAL-80B-P5
电动旋转滑台采用精密滚珠丝杆移动结构和标配步进电机，运动流畅。360°连续旋转和正弦微小角度反复旋转。RS232接口，方便连接控制器。特殊的结构设计保证了旋转滑台很低的偏心扰动，使运动更加平稳。旋转滑台外围激光刻标尺，相对台面转动，方便初始定位和读数。可增加限位功能，增加初始零位功能；可换装伺服电机，加装旋转编码器，接受产品的改制和量身定制。
产品型号：FRAL-80B-P5
-
产品详情
一.电动旋转滑台定义：
电动旋转滑台采用精密滚珠丝杆移动结构和标配步进电机，运动流畅。360°连续旋转和正弦微小角度反复旋转。RS232接口，方便连接控制器。特殊的结构设计保证了旋转滑台很低的偏心扰动，使运动更加平稳。旋转滑台外围激光刻标尺，相对台面转动，方便初始定位和读数。可增加限位功能，增加初始零位功能；可换装伺服电机，加装旋转编码器，接受产品的改制和量身定制。
二.电动旋转滑台安装方法：

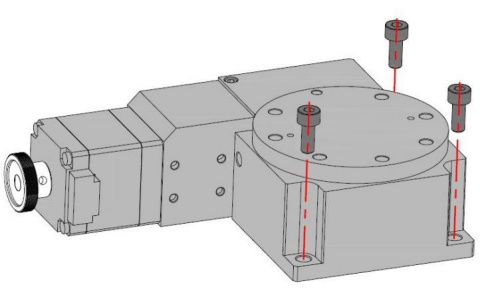

将旋转滑台安装到使用台面（安装对象物平面不平整，可能会导致滑台面变形，影响精度，请注意）。可上下颠倒安装、侧面垂直或侧面水平安装，使用底板上的螺丝孔锁紧。请参见下图：

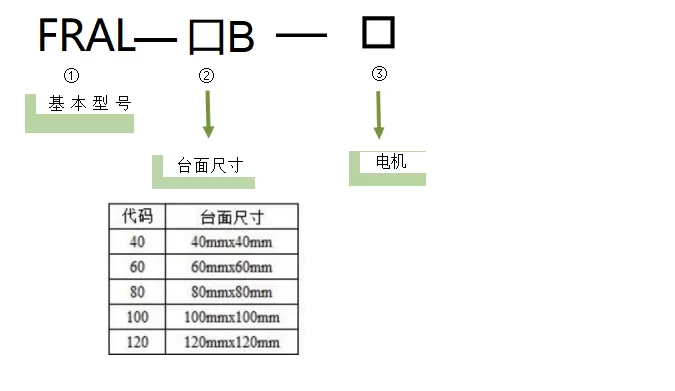

三.型号表示方法：
四.基本参数：
型号 | FRAL-80B-P5 |
行程 | ±8° |
分辨率（Full/Half） | ≈0.00310°/≈0.00155° |
电机 | PKP523N12B(东方马达) |
传动类型 | 滚珠丝杆 |
丝杆参数 | 直径6mm ，螺距 1mm |
重复定位精度 | ±0.01° |
同心度 | 0.03mm ( ±8.5 °范围内） |
面跳动 | 0.05mm ( ±8.5 °范围内） |
驱动电流 | 1.2A |
速度 | 30°/s |
材质-表面处理 | 铝合金-黑色 |
负载 | 49N（5Kgf） |
重量 | 0.8Kg |

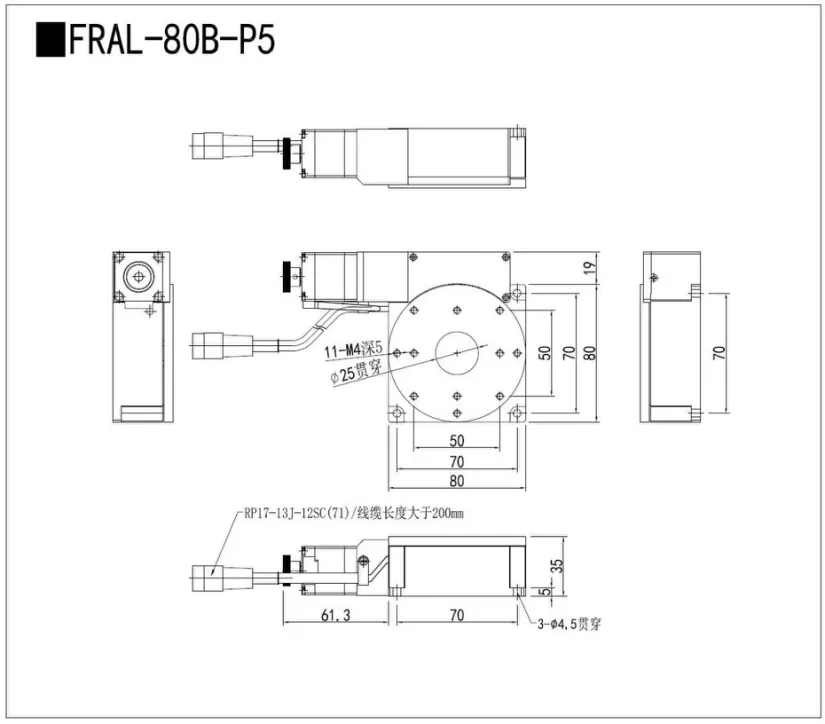

五.外形尺寸图：

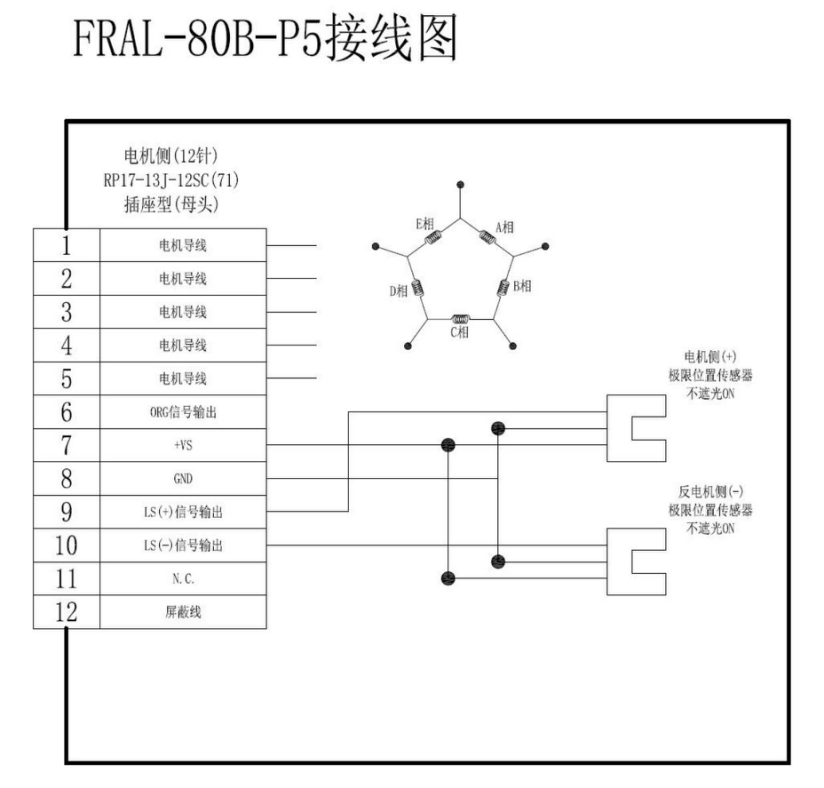

六.接线图：
